Produktbeschreibung
Wärmetauscher aus Edelstahl zur Wasseraufbereitung für industrielle Kühlung

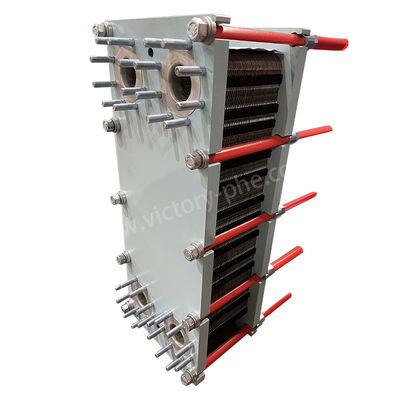

Plattenwärmetauscher
Ein Plattenwärmetauscher besteht aus einer Reihe von Metallplatten, die aufeinander gestapelt sind und jeweils spezifische Wellfarben aufweisen.die einen effizienten Wärmeaustausch zwischen Flüssigkeiten ermöglichen, insbesondere bei Anwendungen von Flüssigkeit zu Flüssigkeit und von Flüssigkeit zu Dampf.
Die Plattentemperaturwechselgeräte bieten zahlreiche Vorteile, darunter eine außergewöhnliche Wärmeübertragungseffizienz, minimale thermische Verluste, kompakte und leichte Konstruktion, geringer Fußabdruck, Vielseitigkeit,und lange LebensdauerIm Vergleich zu herkömmlichen Rohrwärmetauschern erreichen sie höhere Wärmeübertragungskoeffizienten und nehmen dabei weniger Platz ein. Darüber hinaus können sie Wärmerückgewinnungsraten von über 90% erreichen.
Das unverwechselbare Design von Plattenwärmetauschern fördert eine effiziente Wärmeübertragung und minimiert den Druckabfall.Verbesserung der WärmeübertragungskapazitätenDaher sind Plattenwärmetauscher in verschiedenen Branchen für verschiedene Heiz-, Kühl- und Wärmerückgewinnungsprozesse sehr beliebt.
|
Modell |
DLXU03/DLXM3 |
|
Plattendicke |
0.5/0.6 mm |
|
Größe des Plattenlochs |
50 mm |
|
Höchstdurchsatz |
45 m3/h |
|
Adapterrohr für großen Durchmesser |
DN50 |
|
Arbeitsdruck |
1.0/1.6MPa |
|
Prüfdruck |
1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Nach der Struktur können Plattenwärmetauscher in vier Haupttypen eingeteilt werden:
Verdichtete Plattenwärmetauscher, auch als abnehmbare Plattenwärmetauscher bezeichnet, bestehen aus abnehmbaren Metallplatten, die mit Dichtungen versiegelt sind.Sie eignen sich für Anwendungen mit niedrigeren Durchflussraten und erheblichen Temperaturschwankungen.
SchweißplattenwärmetauscherSie sind aus direkt zusammengeschweißten Metallplatten hergestellt, um eine dicht versiegelte Wärmeübertragungsoberfläche zu schaffen.
Wärmetauscher mit SpiralplattenVerwenden Sie zwei spiralförmige Metallplatten, um mehrere Kanäle für die Trennung von Flüssigkeiten und den Wärmeaustausch zu schaffen.
Wärmetauscher für Platten und Rahmen, auch als Honigstockwärmetauscher bezeichnet, bestehen aus in einem Rahmen gestapelten Wellmetallplatten. Flüssigkeit fließt durch abwechselnde Kanäle zwischen den Platten und ermöglicht eine effiziente Wärmeübertragung.
| Produktparameter eines Dichtplattenwärmetauschers | |
| Artikel | Plattenwärmetauscher |
| Marke | Sieg |
| Plattenmaterial | Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material der Dichtungen | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Rahmenmaterial | Verfärbter Kohlenstoffstahl |
| Farbe des Rahmens | Blau oder maßgeschneiderte Farbe |
| Anschlussart | Flansche oder Gewinde |
| Flanschstandard | ANSI ASME BS BA JIS DIN GB ISO |
| Schraubschrauber | M24 M30 M39 |
| Konstruktionsdruck | Höchste 20 MPa, niedrigste 10 Mpa |
| Arbeitsdruck | Normal 12,5 MPa |
| MOQ | 1 Satz |
| Paket | Gehäuse aus Polyholz |
| Gewährleistung | Ein Jahr |
| OEM-Produkte | Kann ersetzen |
|
Material der Platte |
Geeignete Flüssigkeit |
|
aus rostfreiem Stahl (SUS304, 316L usw.) |
Reinwasser, Flusswasser, Speisewasser, Salzwasser, Mineralöl |
|
Titanium, Ti-pd |
Salzlake, Meerwasser, Salzwasser |
|
SMO254 |
Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung |
|
Ni |
Hohe Temperatur, hohe Konzentration von Kaustisches Soda |
|
Hastelloy (C276, C22) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
|
Hauptkörperdichtung |
Betriebstemperatur (°C) |
Geeignete Flüssigkeit |
|
NBR |
-15 ~ +135 |
Wasser, Meereswasser, Mineralsalz, Sole |
|
EPDM |
-25 ~ +180 |
Heißes Wasser, Dampf, Säure, Basis |
|
F26 |
-25 ~ +230 |
Säure, Base, Flüssigkeit |
|
FTP |
0 ~ +160 |
Konzentrierte Säure, Basis, Hochtemperaturöl, Dampf |
Platenwärmetauscher werden in einer Vielzahl von Industriezweigen weit verbreitet:
1. Sonnenenergie: Sie sind unerlässlich, um die Sonnenenergie durch Kollektoren wirksam zu nutzen und die Wärmeübertragung zwischen Solarflüssigkeit und Arbeitsflüssigkeit zu erleichtern, um eine optimale Energieumwandlung zu erreichen.
2. Chemische Industrie: Sie sind integraler Bestandteil verschiedener chemischer Prozesse, einschließlich Wärmerückgewinnung, Produktkühlung und Reaktionstemperaturkontrolle, um den effizienten Betrieb von Reaktoren und Destillationsanlagen zu gewährleisten.
3. Stahlindustrie: Platenwärmetauscher sind entscheidend für die Kühlung und Schmierung kritischer Geräte wie Walzmaschinen, Hochofen und Löschbehälter,Auf diese Weise werden optimale Temperaturen erhalten und die Lebensdauer der Geräte verlängert..
4. Metallurgie: Sie werden in den Heiz- und Kühlprozessen bei der Aluminiumraffination eingesetzt und sorgen für eine präzise Temperaturkontrolle und eine effiziente Energieverwertung während der gesamten Produktion.
5Maschinenbau: Diese Austauschgeräte werden zur Kühlung von Löschflüssigkeiten und Schmierstoffen in Industrieanlagen eingesetzt, um eine gleichbleibende Leistung zu gewährleisten und die Lebensdauer der Maschinen zu verlängern.
6. Lebensmittelindustrie: Platenwärmetauscher spielen eine wichtige Rolle bei der Sterilisation, Pasteurisierung und Kühlung in Lebensmittelverarbeitungsbetrieben, um die Sicherheit, Qualität und Haltbarkeit der Produkte zu gewährleisten.
7. Textilindustrie: Sie tragen zur Wärmerückgewinnung und Kühlung bei, optimieren die Energieeffizienz und verringern die Umweltbelastung durch das Recycling von Abwärme.
8. Papierindustrie: Plattenwärmetauscher sind für Kühl- und Wärmerückgewinnungsanwendungen in der Papierproduktion unerlässlich, um einen effizienten Betrieb zu gewährleisten und gleichzeitig den Energieverbrauch und die Umweltbelastung zu minimieren.
9Fernwärme: Sie werden verwendet, um Wärme aus den Abwärmebereichen von Kraftwerken in Wohn- und Gewerbegebäude zu übertragen und bieten so effiziente und nachhaltige Heizlösungen für städtische Gemeinden.
10. Öl- und Fettindustrie: Platenwärmetauscher werden zur präzisen Temperaturkontrolle während der Ölverarbeitung einschließlich Raffination, Fraktionierung und Verpackung verwendet.
11. Energiewirtschaft: Sie sind von entscheidender Bedeutung für Kühlsysteme in Kraftwerken, einschließlich Kondensatoren, Turbinenschmierung und Kühlung von Hilfsgeräten, um einen effizienten und zuverlässigen Betrieb sicherzustellen.
12. Anwendungen auf See: Platteneinheitskühlsysteme werden für Kühlsysteme in Seefahrzeugen eingesetzt, um eine zuverlässige Leistung und einen effizienten Betrieb in maritimen Umgebungen zu gewährleisten.
13. Meereswasser Aquakultur: Sie tragen zur Erwärmung des Meerwassers in den Brüterstätten bei und sorgen für optimale Temperaturen für den Anbau von Fisch und Schalentieren und erhöhen so die Gesamtproduktionseffizienz.
14. Sonstige Industriezweige: Plattenwärmetauscher finden einen breiten Einsatz in pharmazeutischen, Erdöl-, Keramik-, Glas-, Zement- und geothermischen Anwendungen und fördern eine effiziente Wärmeübertragung, Prozessoptimierung,und ökologische Nachhaltigkeit.
