Qualitätskontrolle für den Plattenwärmetauscher
Bei der Herstellung von Plate Heat Exchangers (PHE) werden in der Regel mehrere Qualitätskontrollverfahren durchgeführt, um sicherzustellen, dass der Herstellungsprozess den erforderlichen Standards entspricht.Hier sind einige wichtige Qualitätskontrolle Prozesse für Plate Heat Exchangers:
Materialkontrolle:Überprüfen Sie die Qualität und Spezifikationen der Materialien, die beim Bau des Wärmetauschers verwendet werden, wie z. B. Platten, Dichtungen und Rahmenkomponenten.
Abmessungsgenauigkeit:Überprüfen Sie die Abmessungen der Platten, Dichtungen und Rahmenkomponenten, um sicherzustellen, dass sie den Konstruktionsvorgaben und -toleranzen entsprechen.
Schweißprüfung:Durchführung von Inspektionen, um sicherzustellen, dass für die Montage der Wärmetauscherkomponenten geeignete Schweißtechniken angewendet werden und auf Mängel oder Unterbrechungen geprüft werden.
Druckprüfung:Es werden Druckprüfungen durchgeführt, um die Integrität des Wärmetauschers unter Betriebsbedingungen zu überprüfen und sicherzustellen, dass er dem erforderlichen Druck ohne Leckagen standhält.
Prüfung der Wärmeübertragungseffizienz:Die Wärmeübertragungseffizienz des Wärmetauschers wird durch Leistungsprüfungen bewertet, um sicherzustellen, dass er den spezifizierten thermischen Anforderungen entspricht.
Oberflächenbearbeitung:Überprüfen Sie die Oberflächenbeschichtung der Platten und Dichtungen, um sicherzustellen, dass sie den Anforderungen an die Glattigkeit für eine effektive Wärmeübertragung entsprechen.
Funktionelle Prüfung:Der montierte Wärmetauscher wird unter simulierten Betriebsbedingungen geprüft, um seine Leistung einschließlich Durchfluss, Temperaturdifferenzen und Druckabfällen zu überprüfen.
Durch die Einführung dieser Qualitätskontrollverfahren während der gesamten Produktion von Plate Heat Exchangers können die Hersteller sicherstellen, dass das Endprodukt den Qualitätsstandards entspricht, effizient arbeitet,und bietet eine zuverlässige Wärmeübertragungsleistung.

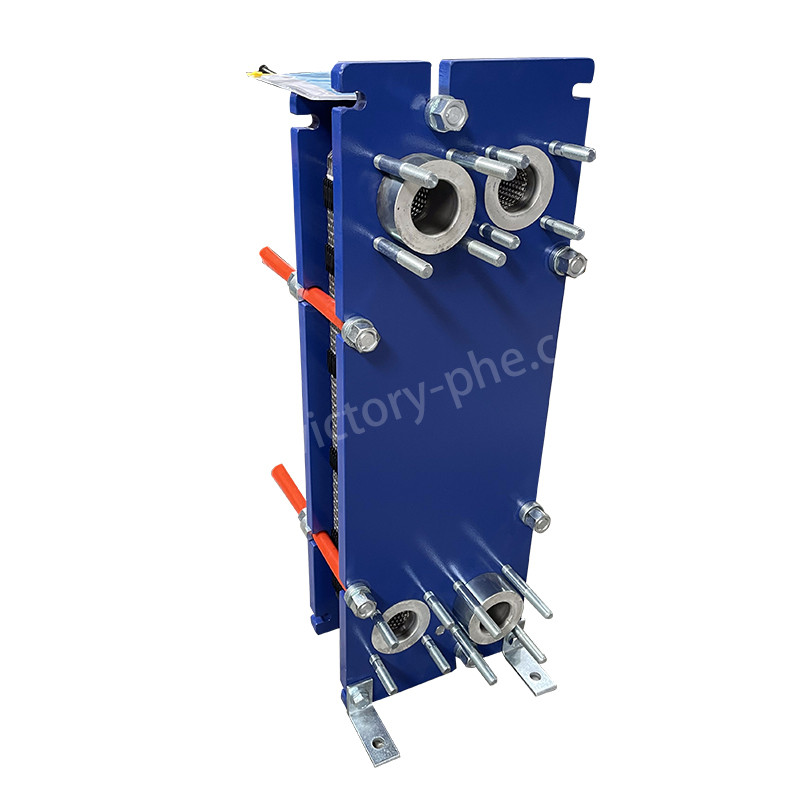

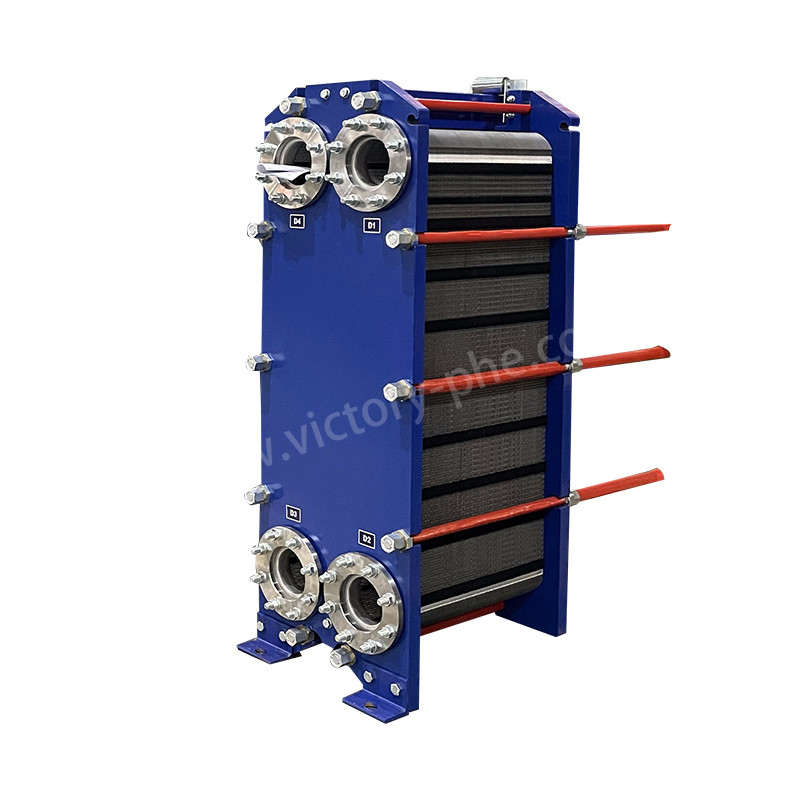

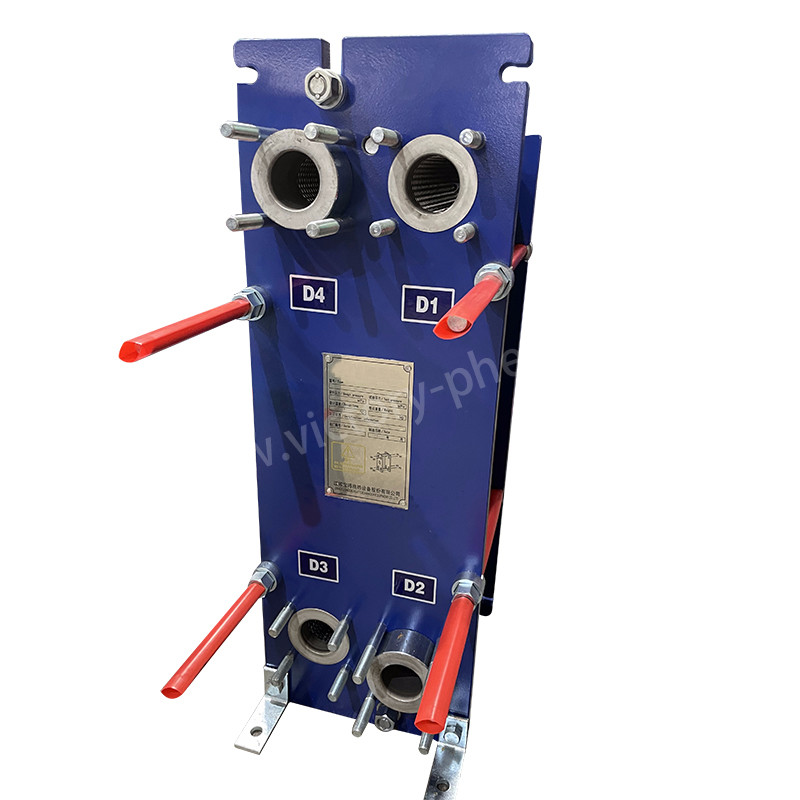

Produktbeschreibung
1Ein Plattenwärmetauscher ist eine Art Wärmetauscher, bei dem Metallplatten zur Wärmeübertragung zwischen zwei Flüssigkeiten verwendet werden.leicht voneinander getrennte Platten mit sehr großen Oberflächen und Flüssigkeitsdurchlässen für die WärmeübertragungDie Flüssigkeiten können entgegengesetzt oder gleichzeitig fließen, was eine effiziente Wärmeübertragung ermöglicht.
2. Plattenwärmetauscher werden aufgrund ihrer hohen Wärmeübertragungseffizienz, ihrer kompakten Größe und ihrer hohen Wärmeeffizienz häufig in der HVAC-, Kälte-, chemischen Verarbeitung und Lebensmittel- und Getränkeindustrie verwendet.und WartungsfreundlichkeitSie werden aufgrund ihrer niedrigeren Kosten, höheren Wärmeübertragungsraten und der Flexibilität beim Umgang mit verschiedenen Flüssigkeiten häufig gegenüber herkömmlichen Schalen- und Rohrwärmetauschern bevorzugt.
3Die Konstruktion der Plattenwärmetauscher ermöglicht eine einfache Inspektion, Reinigung und Wartung und macht sie zu einer beliebten Wahl für verschiedene industrielle und kommerzielle Anwendungen.
| Modell | VH15/VN15/VM15M |
| Plattendicke | 0.5/0.6 mm |
| Größe des Plattenlochs | 150 mm |
| Höchstdurchsatz | 380m3/h |
| Adapterrohr für großen Durchmesser | DN 150 |
| Arbeitsdruck | 1.0/1.6MPa |
| Prüfdruck | 1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Produktparameter eines Dichtplattenwärmetauschers |
|
|
Artikel |
Plattenwärmetauscher |
|
Marke |
Sieg |
|
Plattenmaterial |
Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Material der Dichtungen |
NBR HNBR EPDM HEPDM VITON FKM Silikon |
|
Rahmenmaterial |
Verfärbter Kohlenstoffstahl |
|
Farbe des Rahmens |
Blau oder maßgeschneiderte Farbe |
|
Anschlussart |
Flansche oder Gewinde |
|
Flanschstandard |
ANSI ASME BS BA JIS DIN GB ISO |
|
Schraubschrauber |
M24 M30 M39 |
|
Konstruktionsdruck |
Höchste 20 MPa, niedrigste 10 Mpa |
|
Arbeitsdruck |
Normal 12,5 MPa |
|
MOQ |
1 Satz |
|
Paket |
Gehäuse aus Polyholz |
|
Gewährleistung |
Ein Jahr |
|
OEM-Produkte |
Kann ersetzen |
Anwendungen
HVAC-Systeme: Heiz-, Lüftungs- und Klimasysteme verwenden Wärmetauscher, um Wärme zwischen der Luft des Gebäudes und dem zirkulierenden Wasser oder Kältemittel zu übertragen.
Kühlung: Sie werden in gewerblichen und industriellen Kühlsystemen zur Kühlung und Wärmeübertragung verwendet.
Nahrungsmittel- und Getränkeverarbeitung: Plattenschmelzer spielen eine entscheidende Rolle bei der Verarbeitung von Nahrungsmitteln und Getränken zur Pasteurisierung, Erwärmung und Kühlung von Flüssigkeiten wie Milch, Saft, Bier und Wein.
Chemische Verarbeitung: Sie werden in chemischen Herstellungsprozessen zur Erwärmung und Kühlung verschiedener Chemikalien und Flüssigkeiten eingesetzt.
Fragen und Antworten
F: Kommt das Produkt mit Garantie?
A: Ja, unsere Produkte sind für einen bestimmten Zeitraum garantiert. Detaillierte Garantieinformationen sind in der Regel in der Produktverpackung oder im Handbuch enthalten.Bitte kontaktieren Sie sofort unseren Kundenservice., und wir werden Ihnen den notwendigen Kundendienst anbieten.
F: Wie lange dauert die Lieferzeit?
A: Normalerweise ca. 15-20 Tage nach Zahlung.
