Produktbeschreibung

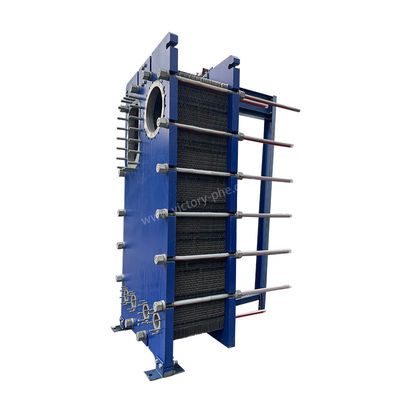

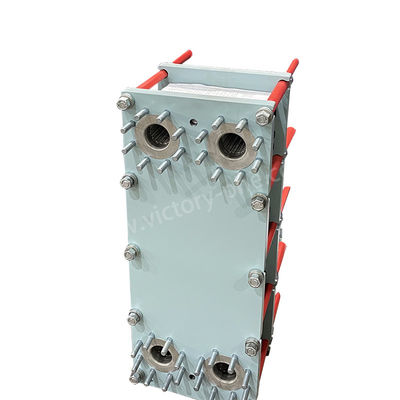

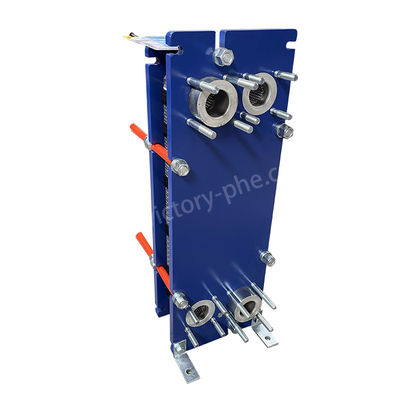

VH05 Wärmetauscher aus Edelstahl für Klimaanlage, Kühlung und Wasserkühlung
Plattenwärmetauscher
Plattenwärmetauscher haben aufgrund ihrer Effizienz, Kompaktheit und Vielseitigkeit eine breite Palette von Anwendungen in verschiedenen Branchen.
1. HVAC-Systeme:Platenwärmetauscher sind wesentliche Bestandteile von Heiz-, Lüftungs- und Klimaanlagen (HVAC), die den effizienten Wärmeaustausch zwischen verschiedenen Medien einschließlich Luft, Wasser,und KältemittelIhre Anwesenheit ist von entscheidender Bedeutung für einen optimalen thermischen Komfort und einen effizienten Betrieb von HVAC-Systemen.
2Kühlung:Platenwärmetauscher sind in Kühlsystemen weit verbreitet und spielen eine entscheidende Rolle bei den Kühlvorgängen und erleichtern die Wärmerückgewinnung.Plattenwärmetauscher werden häufig für wesentliche Prozesse wie die Pasteurisierung eingesetztSie haben die unerlässliche Funktion, präzise Temperaturbedingungen aufrechtzuerhalten, um die Qualität und Sicherheit verschiedener Lebensmittel- und Getränkeprodukte zu gewährleisten.
3Chemische Verarbeitung:Platenwärmetauscher werden in chemischen Verarbeitungsanlagen zur Heizung, Kühlung, Kondensation und Verdunstung verschiedener Chemikalien eingesetzt.
4. Stromerzeugung:Plattenwärmetauscher werden in Kraftwerken zum Kühlen von Turbinen-Schmieröl, Kühlwasserkreisläufen und Wärmerückgewinnungssystemen eingesetzt.
5- Meeresindustrie:Plattenwärmetauscher werden in maritimen Anwendungen für Kühlmotoren, Generatoren und HVAC-Systeme auf Schiffen und Offshore-Plattformen verwendet.
6. Pharmazeutische Industrie:Platenwärmetauscher werden für Heiz-, Kühl- und Sterilisationsprozesse in der pharmazeutischen Fertigung verwendet.
7Öl- und Gasindustrie:Plattenwärmetauscher werden für Heiz- und Kühlprozesse in Ölraffinerien, petrochemischen Anlagen und Erdgasverarbeitungsanlagen verwendet.
Dies sind nur einige Beispiele der vielen Anwendungen, bei denen Plattenwärmetauscher eine entscheidende Rolle bei effizienten Wärmeübertragungsverfahren spielen.
|
Modell |
DLXU03/DLXM3 |
|
Plattendicke |
0.5/0.6 mm |
|
Größe des Plattenlochs |
50 mm |
|
Höchstdurchsatz |
45 m3/h |
|
Adapterrohr für großen Durchmesser |
DN50 |
|
Arbeitsdruck |
1.0/1.6MPa |
|
Prüfdruck |
1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Produktparameter eines Dichtplattenwärmetauschers | |
| Artikel | Plattenwärmetauscher |
| Marke | Sieg |
| Plattenmaterial | Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material der Dichtungen | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Rahmenmaterial | Verfärbter Kohlenstoffstahl |
| Farbe des Rahmens | Blau oder maßgeschneiderte Farbe |
| Anschlussart | Flansche oder Gewinde |
| Flanschstandard | ANSI ASME BS BA JIS DIN GB ISO |
| Schraubschrauber | M24 M30 M39 |
| Konstruktionsdruck | Höchste 20 MPa, niedrigste 10 Mpa |
| Arbeitsdruck | Normal 12,5 MPa |
| MOQ | 1 Satz |
| Paket | Gehäuse aus Polyholz |
| Gewährleistung | Ein Jahr |
| OEM-Produkte | Kann ersetzen |
|
Material der Platte |
Geeignete Flüssigkeit |
|
aus rostfreiem Stahl (SUS304, 316L usw.) |
Reinwasser, Flusswasser, Speisewasser, Salzwasser, Mineralöl |
|
Titanium, Ti-pd |
Salzlake, Meerwasser, Salzwasser |
|
SMO254 |
Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung |
|
Ni |
Hohe Temperatur, hohe Konzentration von Kaustisches Soda |
|
Hastelloy (C276, C22) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
|
Hauptkörperdichtung |
Betriebstemperatur (°C) |
Geeignete Flüssigkeit |
|
NBR |
-15 ~ +135 |
Wasser, Meereswasser, Mineralsalz, Sole |
|
EPDM |
-25 ~ +180 |
Heißes Wasser, Dampf, Säure, Basis |
|
F26 |
-25 ~ +230 |
Säure, Base, Flüssigkeit |
|
FTP |
0 ~ +160 |
Konzentrierte Säure, Basis, Hochtemperaturöl, Dampf |
Plattenwärmetauscher sind unverzichtbare Komponenten in HVAC-Systemen und spielen eine entscheidende Rolle bei der Wärmeübertragung zwischen verschiedenen Flüssigkeiten wie Luft und Wasser.Hier ist eine Zusammenfassung, wie sie in einem HVAC-System funktionieren:
1Wärmeübertragung:Der Plattenwärmetauscher besteht aus getrennten Kanälen für heiße und kalte Flüssigkeiten, die die Wärmeübertragung von der heißen Flüssigkeit auf die kalte Flüssigkeit durch die Metallplatten ermöglichen.
2Effiziente Wärmeübertragung:Die dünnen Platten des Wärmetauschers verfügen über große Oberflächen, die einen effizienten Wärmeaustausch zwischen den Flüssigkeiten gewährleisten.
3. Kontinuierlicher Fluss:Durch die durch die Platten geschaffenen Kanäle fließen kontinuierlich Flüssigkeiten, wodurch eine schnelle und wirksame Wärmeübertragung ermöglicht wird.
4. Temperaturkontrolle:Der Plattenwärmetauscher reguliert aktiv die Temperatur der Luft, die durch das HVAC-System zirkuliert, und gewährleistet eine angemessene Heizung oder Kühlung, um das gewünschte Komfortniveau zu erreichen.
Zusammenfassend ist festzustellen, dass Plattenwärmetauscher wichtige Bestandteile von HVAC-Systemen sind, die ihre Effizienz erhöhen und zu einem optimalen thermischen Komfort in verschiedenen Umgebungen beitragen, einschließlich Wohn-, Gewerbe-,und Industriegebäude.
