Produktbeschreibung

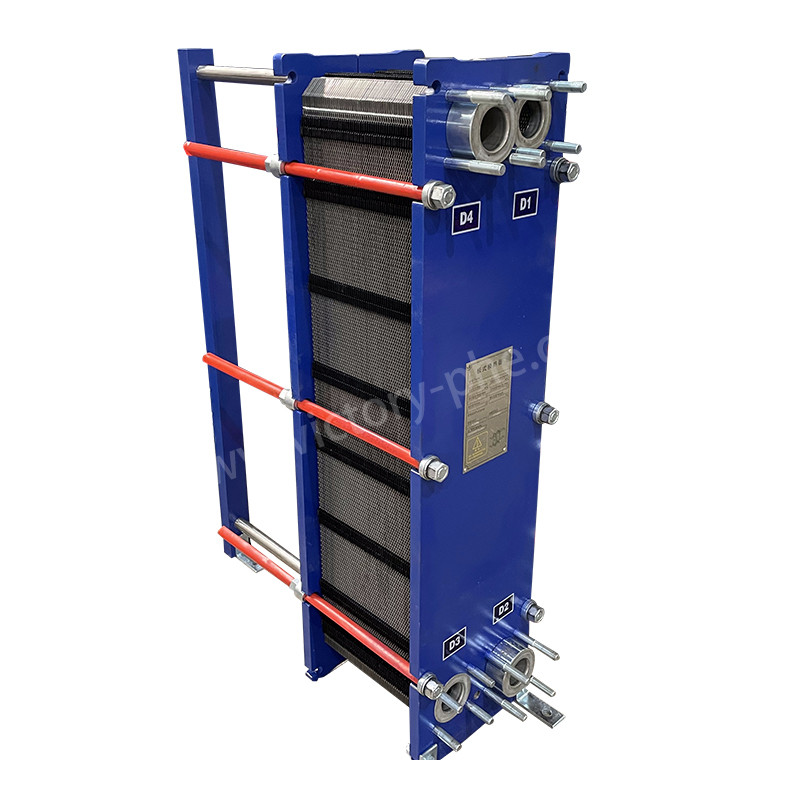

VH05 Edelstahlverdichtete Platte-zu-Platte-Wärmetauscher für HVAC-Systeme, Kühlung, Wasserkühlung Wärmeübertragung
Plattenwärmetauscher
Plattenwärmetauscher haben aufgrund ihrer Effizienz, Kompaktheit und Vielseitigkeit eine breite Palette von Anwendungen in verschiedenen Branchen.
1. HVAC-Systeme:Heiz-, Lüftungs- und Klimasysteme verwenden Plattenwärmetauscher, um Wärme zwischen Luftströmen, Wasser oder Kältemitteln zu übertragen.
2Kühlung:Plattenwärmetauscher werden in Kühlsystemen für Kühl- und Wärmerückgewinnungsanwendungen verwendet.
Nahrungsmittel- und Getränkeindustrie: Plattenwärmetauscher werden in der Nahrungsmittel- und Getränkeindustrie für Pasteurisierung, Heizung, Kühlung und Sterilisationsprozesse verwendet.
3Chemische Verarbeitung:Platenwärmetauscher werden in chemischen Verarbeitungsanlagen zur Heizung, Kühlung, Kondensation und Verdunstung verschiedener Chemikalien eingesetzt.
4. Stromerzeugung:Plattenwärmetauscher werden in Kraftwerken zum Kühlen von Turbinen-Schmieröl, Kühlwasserkreisläufen und Wärmerückgewinnungssystemen eingesetzt.
5- Meeresindustrie:Plattenwärmetauscher werden in maritimen Anwendungen für Kühlmotoren, Generatoren und HVAC-Systeme auf Schiffen und Offshore-Plattformen verwendet.
6. Pharmazeutische Industrie:Platenwärmetauscher werden für Heiz-, Kühl- und Sterilisationsprozesse in der pharmazeutischen Fertigung verwendet.
7Öl- und Gasindustrie:Plattenwärmetauscher werden für Heiz- und Kühlprozesse in Ölraffinerien, petrochemischen Anlagen und Erdgasverarbeitungsanlagen verwendet.
Dies sind nur einige Beispiele der vielen Anwendungen, bei denen Plattenwärmetauscher eine entscheidende Rolle bei effizienten Wärmeübertragungsverfahren spielen.
|
Modell |
DLXU03/DLXM3 |
|
Plattendicke |
0.5/0.6 mm |
|
Größe des Plattenlochs |
50 mm |
|
Höchstdurchsatz |
45 m3/h |
|
Adapterrohr für großen Durchmesser |
DN50 |
|
Arbeitsdruck |
1.0/1.6MPa |
|
Prüfdruck |
1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Produktparameter eines Dichtplattenwärmetauschers | |
| Artikel | Plattenwärmetauscher |
| Marke | Sieg |
| Plattenmaterial | Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material der Dichtungen | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Rahmenmaterial | Verfärbter Kohlenstoffstahl |
| Farbe des Rahmens | Blau oder maßgeschneiderte Farbe |
| Anschlussart | Flansche oder Gewinde |
| Flanschstandard | ANSI ASME BS BA JIS DIN GB ISO |
| Schraubschrauber | M24 M30 M39 |
| Konstruktionsdruck | Höchste 20 MPa, niedrigste 10 Mpa |
| Arbeitsdruck | Normal 12,5 MPa |
| MOQ | 1 Satz |
| Paket | Gehäuse aus Polyholz |
| Gewährleistung | Ein Jahr |
| OEM-Produkte | Kann ersetzen |
|
Material der Platte |
Geeignete Flüssigkeit |
|
aus rostfreiem Stahl (SUS304, 316L usw.) |
Reinwasser, Flusswasser, Speisewasser, Salzwasser, Mineralöl |
|
Titanium, Ti-pd |
Salzlake, Meerwasser, Salzwasser |
|
SMO254 |
Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung |
|
Ni |
Hohe Temperatur, hohe Konzentration von Kaustisches Soda |
|
Hastelloy (C276, C22) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
|
Hauptkörperdichtung |
Betriebstemperatur (°C) |
Geeignete Flüssigkeit |
|
NBR |
-15 ~ +135 |
Wasser, Meereswasser, Mineralsalz, Sole |
|
EPDM |
-25 ~ +180 |
Heißes Wasser, Dampf, Säure, Basis |
|
F26 |
-25 ~ +230 |
Säure, Base, Flüssigkeit |
|
FTP |
0 ~ +160 |
Konzentrierte Säure, Basis, Hochtemperaturöl, Dampf |
In einem HVAC-System (Heizung, Lüftung und Klimaanlage) arbeitet der Plattenwärmetauscher, indem er Wärme zwischen zwei verschiedenen Flüssigkeiten, in der Regel Wasser und Luft, überträgt.Hier ist, wie der Plattenwärmetauscher in einem HVAC-System funktioniert:
Wärmeübertragung:In einem Plattenwärmetauscher fließen heiße und kalte Flüssigkeiten in getrennten Kanälen, die von den Platten gebildet werden.
Wärmeübertragungswirksamkeit:Die Platten im Plattenwärmetauscher sind dünn und haben eine große Oberfläche, die eine effiziente Wärmeübertragung zwischen Flüssigkeiten ermöglicht.
Kontinuierlicher Fluss:Da Flüssigkeiten durch die durch die Platten gebildeten Kanäle fließen, findet ein Wärmeaustausch statt.
Temperaturregelung:Der Plattenwärmetauscher ist so konzipiert, dass die Temperatur der Luft, die durch das HVAC-System geblasen wird, geregelt wird und so sichergestellt wird, dass der Raum bei Bedarf erwärmt oder gekühlt wird.
Zusammenfassend kann gesagt werden, dass der Plattenwärmetauscher eine Schlüsselrolle bei der Effizienz des HVAC-Systems spielt, indem er zur Regulierung der Lufttemperatur und zur Verbesserung des thermischen Komforts in Wohnräumen beiträgt.Gewerbliche und industrielle Gebäude.
