Produktbeschreibung

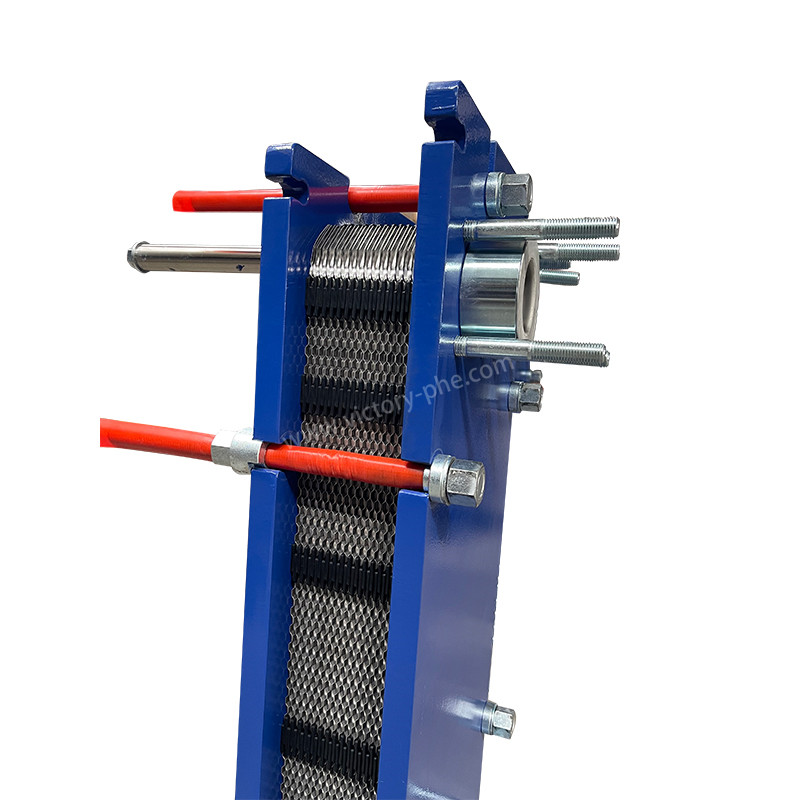

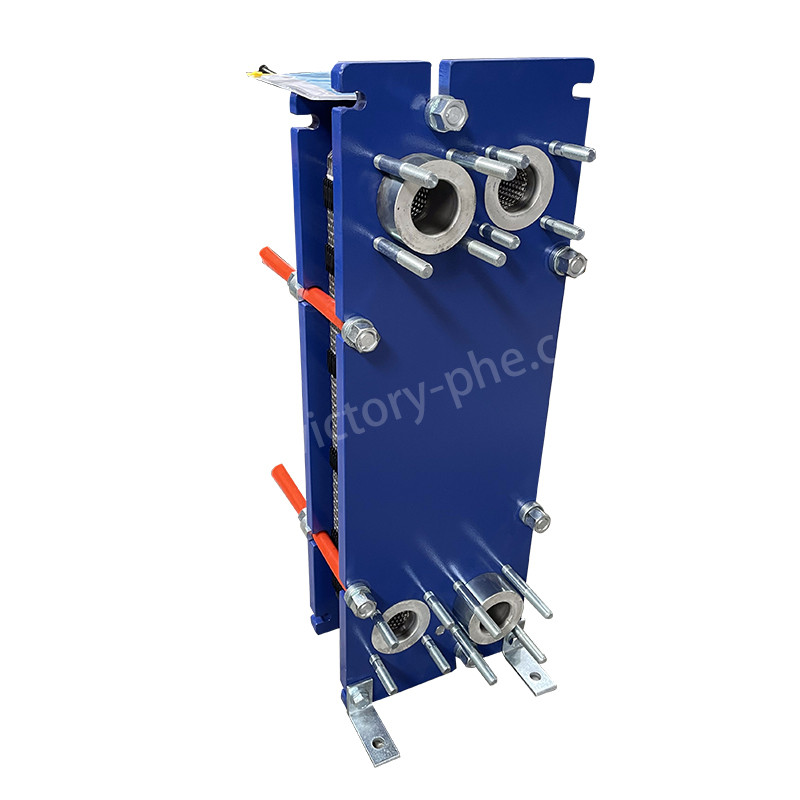

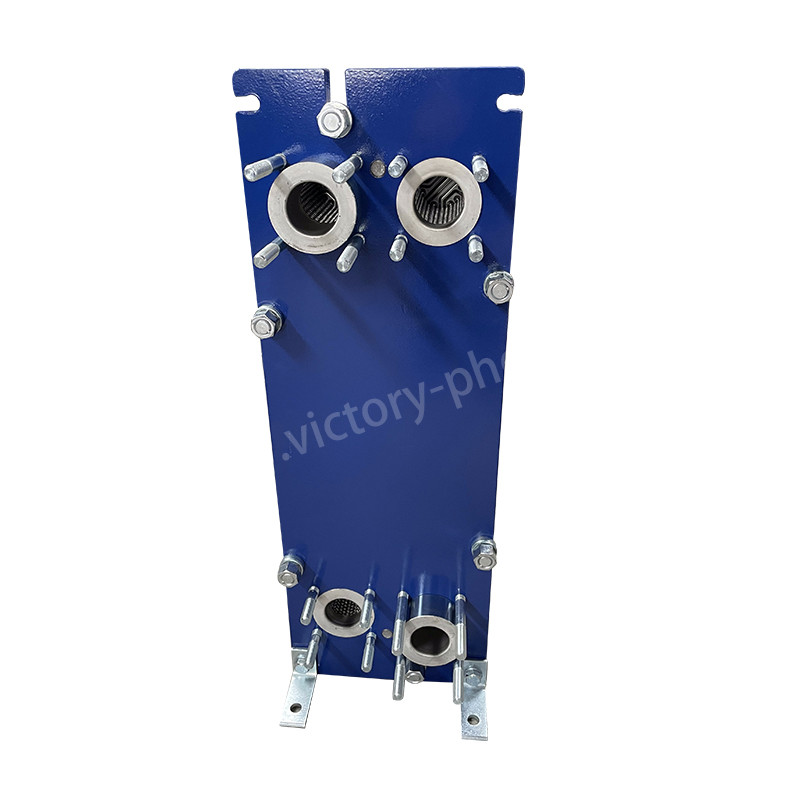

VH05 Edelstahlverdichtete Plattenwärmetauscher für HVAC-Systeme, Kühlung und Wasseraufkühlung
Plattenwärmetauscher
Plattenwärmetauscher haben aufgrund ihrer Effizienz, Kompaktheit und Vielseitigkeit eine breite Palette von Anwendungen in verschiedenen Branchen.
1. HVAC-Systeme:Platenwärmetauscher spielen in Heiz-, Lüftungs- und Klimaanlagen (HVAC) eine entscheidende Rolle, da sie die effiziente Wärmeübertragung zwischen verschiedenen Medien wie Luftströmen erleichtern.Wasser, oder Kältemittel.
2Kühlung:In der Nahrungsmittel- und Getränkeindustrie finden Plattenschmelzer in Kühlsystemen für Kühlzwecke sowie für Wärmerückgewinnungsanwendungen eine breite Anwendung.Plattenwärmetauscher werden für eine Reihe von Verfahren eingesetzt, einschließlich PasteurisierungSie spielen eine entscheidende Rolle bei der Aufrechterhaltung der gewünschten Temperaturbedingungen für verschiedene Lebensmittel- und Getränkeprodukte.
3Chemische Verarbeitung:Platenwärmetauscher werden in chemischen Verarbeitungsanlagen zur Heizung, Kühlung, Kondensation und Verdunstung verschiedener Chemikalien eingesetzt.
4. Stromerzeugung:Plattenwärmetauscher werden in Kraftwerken zum Kühlen von Turbinen-Schmieröl, Kühlwasserkreisläufen und Wärmerückgewinnungssystemen eingesetzt.
5- Meeresindustrie:Plattenwärmetauscher werden in maritimen Anwendungen für Kühlmotoren, Generatoren und HVAC-Systeme auf Schiffen und Offshore-Plattformen verwendet.
6. Pharmazeutische Industrie:Platenwärmetauscher werden für Heiz-, Kühl- und Sterilisationsprozesse in der pharmazeutischen Fertigung verwendet.
7Öl- und Gasindustrie:Plattenwärmetauscher werden für Heiz- und Kühlprozesse in Ölraffinerien, petrochemischen Anlagen und Erdgasverarbeitungsanlagen verwendet.
Dies sind nur einige Beispiele der vielen Anwendungen, bei denen Plattenwärmetauscher eine entscheidende Rolle bei effizienten Wärmeübertragungsverfahren spielen.
|
Modell |
DLXU03/DLXM3 |
|
Plattendicke |
0.5/0.6 mm |
|
Größe des Plattenlochs |
50 mm |
|
Höchstdurchsatz |
45 m3/h |
|
Adapterrohr für großen Durchmesser |
DN50 |
|
Arbeitsdruck |
1.0/1.6MPa |
|
Prüfdruck |
1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Produktparameter eines Dichtplattenwärmetauschers | |
| Artikel | Plattenwärmetauscher |
| Marke | Sieg |
| Plattenmaterial | Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material der Dichtungen | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Rahmenmaterial | Verfärbter Kohlenstoffstahl |
| Farbe des Rahmens | Blau oder maßgeschneiderte Farbe |
| Anschlussart | Flansche oder Gewinde |
| Flanschstandard | ANSI ASME BS BA JIS DIN GB ISO |
| Schraubschrauber | M24 M30 M39 |
| Konstruktionsdruck | Höchste 20 MPa, niedrigste 10 Mpa |
| Arbeitsdruck | Normal 12,5 MPa |
| MOQ | 1 Satz |
| Paket | Gehäuse aus Polyholz |
| Gewährleistung | Ein Jahr |
| OEM-Produkte | Kann ersetzen |
|
Material der Platte |
Geeignete Flüssigkeit |
|
aus rostfreiem Stahl (SUS304, 316L usw.) |
Reinwasser, Flusswasser, Speisewasser, Salzwasser, Mineralöl |
|
Titanium, Ti-pd |
Salzlake, Meerwasser, Salzwasser |
|
SMO254 |
Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung |
|
Ni |
Hohe Temperatur, hohe Konzentration von Kaustisches Soda |
|
Hastelloy (C276, C22) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
|
Hauptkörperdichtung |
Betriebstemperatur (°C) |
Geeignete Flüssigkeit |
|
NBR |
-15 ~ +135 |
Wasser, Meereswasser, Mineralsalz, Sole |
|
EPDM |
-25 ~ +180 |
Heißes Wasser, Dampf, Säure, Basis |
|
F26 |
-25 ~ +230 |
Säure, Base, Flüssigkeit |
|
FTP |
0 ~ +160 |
Konzentrierte Säure, Basis, Hochtemperaturöl, Dampf |
Plattenwärmetauscher sind wesentliche Komponenten in HVAC-Systemen, die für die Wärmeübertragung zwischen Flüssigkeiten wie Wasser und Luft verantwortlich sind.
1Wärmeübertragung:Der Plattenwärmetauscher verfügt über getrennte Kanäle für heiße und kalte Flüssigkeiten, wodurch die Wärme von der heißen Flüssigkeit auf die kalte Flüssigkeit durch die Metallplatten übertragen werden kann.
2Effiziente Wärmeübertragung:Die dünnen Platten mit großen Flächen im Wärmetauscher ermöglichen einen effizienten Wärmeaustausch zwischen den Flüssigkeiten.
3. Kontinuierlicher Fluss:Durch die durch die Platten gebildeten Kanäle fließen Flüssigkeiten, wodurch eine schnelle und effektive Wärmeübertragung ermöglicht wird.
4. Temperaturkontrolle:Der Plattenwärmetauscher hilft, die Temperatur der Luft, die durch das HVAC-System geblasen wird, zu regulieren und sorgt so für eine angemessene Heizung oder Kühlung für das gewünschte Komfortniveau.
Abschließend kann gesagt werden, dass Plattenwärmetauscher für HVAC-Systeme von entscheidender Bedeutung sind, da sie ihre Effizienz erhöhen und zu einem optimalen thermischen Komfort in verschiedenen Umgebungen beitragen, einschließlich Wohn-, Gewerbe-,und Industriegebäude.
