Produktbeschreibung
Wärmetauscher aus Edelstahl zur Wasseraufbereitung für industrielle Kühlung

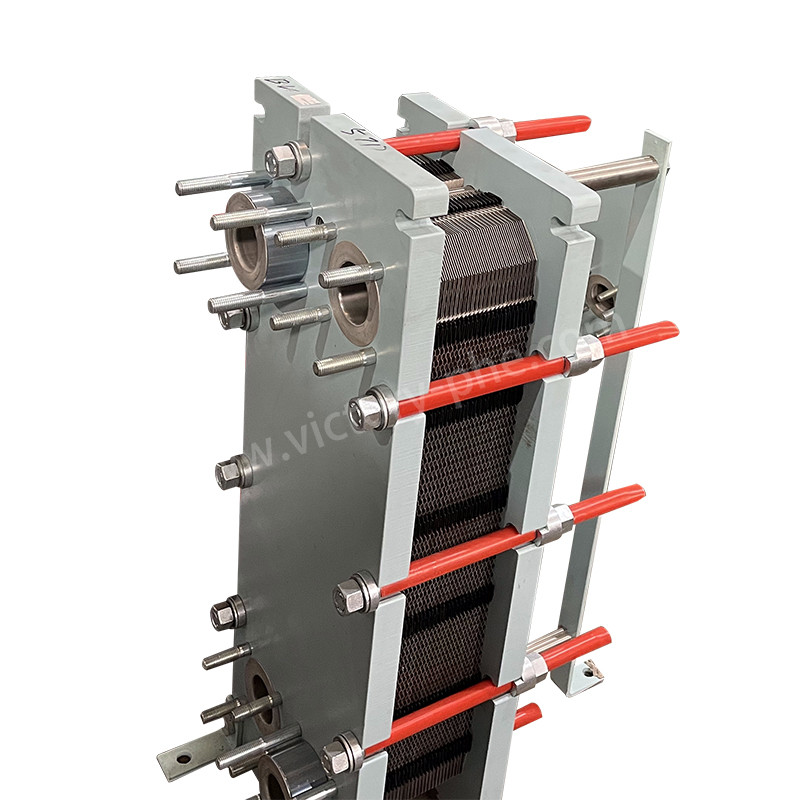

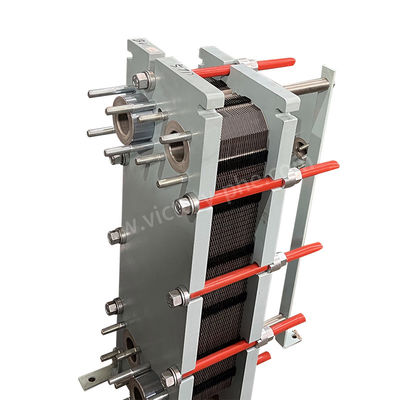

Plattenwärmetauscher
Ein Plattenwärmetauscher besteht aus einer Reihe von Metallplatten, die aufeinander gestapelt sind und jeweils spezifische Wellfarben aufweisen.Erleichterung des Wärmeaustauschs zwischen Flüssigkeiten, insbesondere bei Flüssigkeits-Flüssigkeits- und Flüssigkeits-Dampf-Anwendungen.
Die Plattentemperaturwechselgeräte bieten zahlreiche Vorteile, darunter eine außergewöhnliche Wärmeübertragungseffizienz, minimale thermische Verluste, kompakte und leichte Konstruktion, einen geringen Fußabdruck, Vielseitigkeit,und eine lange LebensdauerIm Vergleich zu herkömmlichen Rohrwärmetauschern erreichen sie höhere Wärmeübertragungskoeffizienten und nehmen dabei weniger Platz ein. Darüber hinaus können sie Wärmerückgewinnungsraten von über 90% erreichen.
Das einzigartige Design von Plattenwärmetauschern fördert eine effiziente Wärmeübertragung und minimiert den Druckabfall..Als Ergebnis werden Plattenwärmetauscher in verschiedenen Branchen für verschiedene Heiz-, Kühl- und Wärmerückgewinnungsvorgänge bevorzugt.
|
Modell |
DLXU03/DLXM3 |
|
Plattendicke |
0.5/0.6 mm |
|
Größe des Plattenlochs |
50 mm |
|
Höchstdurchsatz |
45 m3/h |
|
Adapterrohr für großen Durchmesser |
DN50 |
|
Arbeitsdruck |
1.0/1.6MPa |
|
Prüfdruck |
1.3/2.1Mpa |
|
Modell |
Standardausfluss m3/h |
Höchstzahl der zusammengebauten Teile N |
Klemmgröße Eine |
Höchstlänge L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Nach der Struktur können Plattenwärmetauscher in vier Haupttypen eingeteilt werden:
Verdichtete Plattenwärmetauscher, auch als abnehmbare Plattenwärmetauscher bezeichnet, bestehen aus mit Dichtungen versiegelten abnehmbaren Metallplatten,für Anwendungen mit niedrigeren Durchflussraten und erheblichen Temperaturschwankungen geeignet.
SchweißplattenwärmetauscherMetallplatten, die direkt miteinander verschweißt sind, bilden eine dicht verschlossene Wärmeübertragungsoberfläche, die sie für Hochdruck- und Hochtemperaturumgebungen ideal eignet.
Wärmetauscher mit SpiralplattenVerwenden Sie zwei spiralförmige Metallplatten, um mehrere Kanäle für die Trennung von Flüssigkeiten und den Wärmeaustausch zu schaffen.
Wärmetauscher für Platten und Rahmen, oder Honigstockwärmetauscher, bestehen aus in einem Rahmen gestapelten Wellmetallplatten, die durch abwechselnde Kanäle zwischen den Platten fließen und eine effiziente Wärmeübertragung ermöglichen.
| Produktparameter eines Dichtplattenwärmetauschers | |
| Artikel | Plattenwärmetauscher |
| Marke | Sieg |
| Plattenmaterial | Titanium/Nickel/Hastolly/Edelstahl 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material der Dichtungen | NBR HNBR EPDM HEPDM VITON FKM Silikon |
| Rahmenmaterial | Verfärbter Kohlenstoffstahl |
| Farbe des Rahmens | Blau oder maßgeschneiderte Farbe |
| Anschlussart | Flansche oder Gewinde |
| Flanschstandard | ANSI ASME BS BA JIS DIN GB ISO |
| Schraubschrauber | M24 M30 M39 |
| Konstruktionsdruck | Höchste 20 MPa, niedrigste 10 Mpa |
| Arbeitsdruck | Normal 12,5 MPa |
| MOQ | 1 Satz |
| Paket | Gehäuse aus Polyholz |
| Gewährleistung | Ein Jahr |
| OEM-Produkte | Kann ersetzen |
|
Material der Platte |
Geeignete Flüssigkeit |
|
aus rostfreiem Stahl (SUS304, 316L usw.) |
Reinwasser, Flusswasser, Speisewasser, Salzwasser, Mineralöl |
|
Titanium, Ti-pd |
Salzlake, Meerwasser, Salzwasser |
|
SMO254 |
Verdünnte Schwefelsäure, Salzwasserlösung, anorganische wässrige Lösung |
|
Ni |
Hohe Temperatur, hohe Konzentration von Kaustisches Soda |
|
Hastelloy (C276, C22) |
Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
|
Hauptkörperdichtung |
Betriebstemperatur (°C) |
Geeignete Flüssigkeit |
|
NBR |
-15 ~ +135 |
Wasser, Meereswasser, Mineralsalz, Sole |
|
EPDM |
-25 ~ +180 |
Heißes Wasser, Dampf, Säure, Basis |
|
F26 |
-25 ~ +230 |
Säure, Base, Flüssigkeit |
|
FTP |
0 ~ +160 |
Konzentrierte Säure, Basis, Hochtemperaturöl, Dampf |
Die Plattentemperaturwechselgeräte finden in verschiedenen Branchen vielseitige Anwendungen:
1. Sonnenenergie: Sie sind entscheidend für die effiziente Nutzung der Sonnenenergie durch Kollektoren und ermöglichen die Wärmeübertragung zwischen Solarflüssigkeit und Arbeitsflüssigkeit für eine optimale Energieumwandlung.
2. Chemische Industrie: Ein integraler Bestandteil verschiedener chemischer Prozesse, einschließlich Wärmerückgewinnung, Produktkühlung und Reaktionstemperaturkontrolle, um einen effizienten Betrieb von Reaktoren und Destillationsanlagen zu gewährleisten.
3. Stahlindustrie: Für die Kühlung und Schmierung kritischer Geräte wie Walzwerke, Hochofen und Löschtanks unerlässlich, um optimale Temperaturen zu erhalten und die Lebensdauer der Geräte zu verlängern.
4. Metallurgie: Für Heiz- und Kühlprozesse in der Aluminiumraffination verwendet, um eine präzise Temperaturkontrolle und eine effiziente Energieverwertung während der gesamten Produktion zu gewährleisten.
5Maschinenbau: zur Kühlung von Löschflüssigkeiten und Schmierstoffen in Industrieanlagen verwendet, um eine gleichbleibende Leistung zu gewährleisten und die Lebensdauer der Maschinen zu verlängern.
6. Lebensmittelindustrie: Wichtig für Sterilisations-, Pasteurisierungs- und Kühlprozesse in Lebensmittelverarbeitungsbetrieben, um Produktsicherheit, Qualität und Haltbarkeitsdauer zu gewährleisten.
7. Textilindustrie: Beitrag zur Wärmerückgewinnung und Kühlung, Optimierung der Energieeffizienz und Verringerung der Umweltbelastung durch Recycling von Abwärme.
8. Papierindustrie: Wesentlich für Kühl- und Wärmerückgewinnungsanwendungen in der Papierproduktion, um einen effizienten Betrieb zu gewährleisten und gleichzeitig den Energieverbrauch und die Umweltbelastung zu minimieren.
9Fernwärme: Verwendet zur Wärmeübertragung von Abwärmebereichen von Kraftwerken auf Wohn- und Gewerbegebäude und bietet so effiziente und nachhaltige Heizlösungen für städtische Gemeinden.
10. Öl- und Fettindustrie: zur präzisen Temperaturkontrolle bei der Ölverarbeitung, einschließlich Raffination, Fraktionierung und Verpackung.
11. Energiewirtschaft: entscheidend für Kühlsysteme in Kraftwerken, einschließlich Kondensatoren, Turbinenschmierung und Kühlung von Hilfsgeräten, um einen effizienten und zuverlässigen Betrieb zu gewährleisten.
12. Anwendungen auf See: Verwendet für Kühlsysteme in Seefahrzeugen, um eine zuverlässige Leistung und einen effizienten Betrieb in maritimen Umgebungen zu gewährleisten.
13. Meereswasser Aquakultur: Beitrag zur Erwärmung von Meerwasser in Brutstätten, die Bereitstellung optimaler Temperaturen für den Anbau von Fisch und Schalentieren und die Verbesserung der Gesamtproduktionseffizienz.
14. Sonstige Industriezweige: In der Pharmaindustrie, im Erdölsektor, in der Keramik, im Glas, in Zement und in der Geothermie weit verbreitet, fördert effiziente Wärmeübertragung, Prozessoptimierung und ökologische Nachhaltigkeit.
