Beschreibung des Produkts

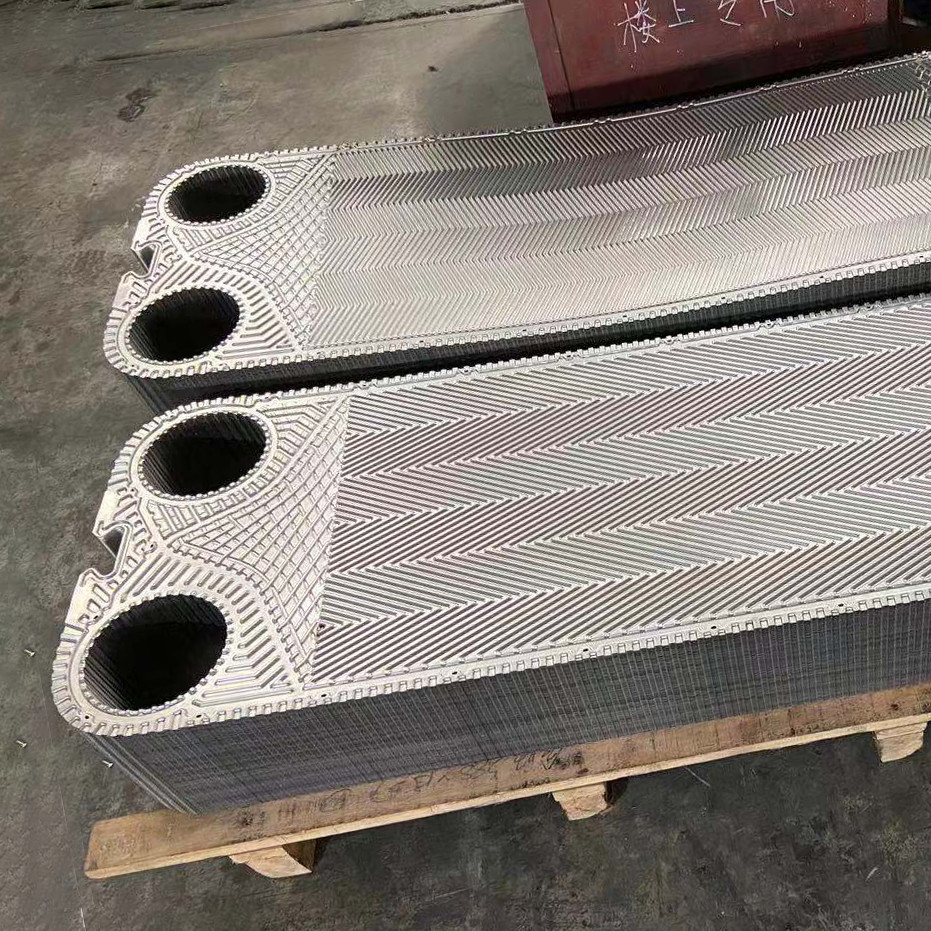

M15B M15M Theta-Wärmetauswechslerplatte mit Dichtung für eine optimale Kühlung
Wärmetauscherplatten
Wärmetauscherplatten spielen eine entscheidende Rolle als integraler Bestandteil in Plattenthemmetauscherplatten und ermöglichen eine effiziente Wärmeübertragung zwischen Flüssigkeiten.Diese Platten sind strategisch angeordnet, um den Wärmeaustausch zu optimieren, während die Flüssigkeitstrennung beibehalten wird.
Die Nachfrage nach Wärmetauscherplatten ergibt sich aus der Notwendigkeit, Wärme effizient zwischen Flüssigkeiten zu übertragen, ohne zu mischen.und Wohnanlagen, in denen die Wärmeübertragung für Prozesse wie Heizung von grundlegender Bedeutung ist, Kühlung und Wärmeenergierückgewinnung.
Zu den Hauptvorteilen der Verwendung von Wärmetauscherplatten für die Wärmeübertragung gehören:
1Verbesserte Wärmeübertragungseffizienz: Wärmetauscherplatten sind sorgfältig entworfen, um die Oberfläche zu maximieren und einen effizienten und schnellen Wärmeaustausch zwischen Flüssigkeiten zu ermöglichen.
2Kompaktes Design: Platteneinanderwechsler mit Wärmetauscherplatten bieten im Vergleich zu herkömmlichen Wärmetauschern mit Schalen und Rohren eine platzsparende Lösung für die Wärmeübertragung.
3. Vielseitigkeit: Wärmetauscherplatten können an verschiedene Muster und Designs angepasst werden, so dass sie sich an verschiedene Flüssigkeitsarten, Durchflussraten und Temperaturunterschiede anpassen können.Diese Vielseitigkeit erhöht ihre Anwendbarkeit in einer Vielzahl von Branchen und Anwendungen.
4Energieeffizienz: Durch die Förderung einer effizienten Wärmeübertragung tragen Wärmetauscherplatten zur Energieeinsparung und zur Verbesserung der Betriebseffizienz von Heiz- und Kühlsystemen bei.Dies führt zu einem geringeren Energieverbrauch und niedrigeren Betriebskosten.
| Marke | Modell |
|
M3, M6, M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Material | Spezifikation |
| Edelstahl |
SUS304 316 316L 310S 904 |
| mit einer Breite von nicht mehr als 20 mm | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybdän | 254 |
Die Produkte eignen sich hauptsächlich für ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP usw.
Anwendungen
| Plattenmaterial | für Flüssigkeiten |
| mit einer Breite von mehr als 20 mm,316, usw.) | Reinigtes Wasser, Flusswasser, Speiseöl, Mineralöl |
| Titan und Titanpalladium (Ti, Ti-Pd) | Meerwasser, Salzwasser, Salzverbindungen |
| 20Cr,18Ni,6Mo ((254SMO) | Verdünnte Schwefelsäure, verdünnte Salzlösung, anorganische Wasserlösung |
| Nickel (Ni) | Hochtemperatur, hohe Konzentration an Kaustalkohol |
| HASTELLOY-Legierung (C276, D205, B2G) | Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
Aufstellung der Plattendicke des Wärmetauschers
Herstellungsprozess:
Rohstoffvorbereitung: Wir wählen sorgfältig hochwertige Edelstahlplatten für ihre hervorragende Korrosionsbeständigkeit und Wärmeleitfähigkeit aus,Sicherstellung der Übereinstimmung mit den Produktspezifikationen und Konstruktionsparametern.
Schneiden und Nivellieren: Erweiterte Werkzeugmaschinen werden eingesetzt, um Edelstahlplatten nach den Konstruktionsvorgaben genau zu schneiden.eine Ausgleichsbehandlung durchgeführt wird, um eine gleichmäßige und glatte Oberfläche zu erreichen.
Stempel: Mit Hilfe des hydraulischen Pressestempels werden spezifische Heringknochenmuster auf ebenen Platten erzeugt, um den Turbulenzkoeffizienten für eine effiziente Wärmeübertragung zu erhöhen.Strenge Kontrollmaßnahmen werden durchgeführt, um eine Verformung oder Beschädigung der Platte während des Stempels zu verhindern.
Oberflächenbehandlung: Verschiedene Oberflächenbehandlungstechniken wie Polieren, Sandblasen oder Beschichtung werden sorgfältig angewendet, um die Korrosionsbeständigkeit und die Wärmeübertragung zu verbessern.auf der Grundlage spezifischer Anforderungen ausgewählt.
Montage und Inspektion: Die Platten werden sorgfältig nach den Konstruktionsvorgaben zusammengebaut.mit einer Breite von mehr als 20 mm,. Die Präzision der Anpassung und das Fehlen von Lücken werden während der Montage sorgfältig gewährleistet.gefolgt von der Ausstellung eines umfassenden Werksberichts zur Überprüfung der Einhaltung strenger Qualitätsstandards.
