Beschreibung des Produkts

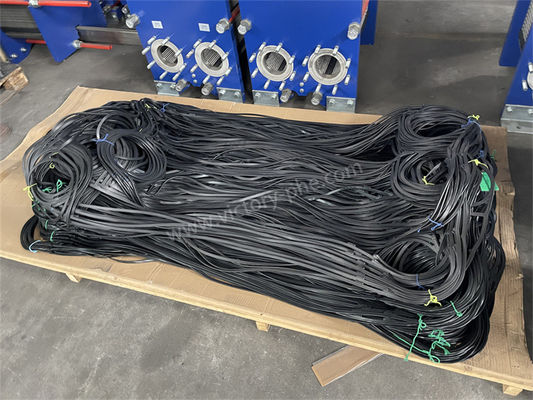

M15B M15M Theta-Wärmetauswechslerplatte mit Dichtung für eine optimale Kühlung
Wärmetauscherplatten
Wärmetauscherplatten dienen als wesentliche Komponenten innerhalb von Plattenwärmetauschern und erleichtern die Wärmeübertragung zwischen Flüssigkeiten.Diese Platten sind strategisch angeordnet, um den Wärmeaustausch zu optimieren und gleichzeitig die Flüssigkeitstrennung zu gewährleisten.
Die Nachfrage nach Wärmetauscherplatten ergibt sich aus der Notwendigkeit, Wärme effizient zwischen Flüssigkeiten zu übertragen, ohne zu mischen.und Wohnanlagen, in denen die Wärmeübertragung für Betriebsvorgänge wie Heizung von entscheidender Bedeutung ist, Kühlung und Wärmeenergierückgewinnung.
Zu den Hauptvorteilen der Verwendung von Wärmetauscherplatten für die Wärmeübertragung gehören:
1Verbesserte Wärmeübertragungseffizienz: Wärmetauscherplatten sind so konzipiert, dass sie die Oberfläche maximieren und einen effizienten und schnellen Wärmeaustausch zwischen Flüssigkeiten fördern.
2Kompaktes Design: Platteneinanderwechsler mit Wärmetauscherplatten bieten im Vergleich zu herkömmlichen Wärmetauschern mit Schalen und Rohren eine platzsparende Lösung für die Wärmeübertragung.
3- Vielseitigkeit: Wärmetauscherplatten können auf verschiedene Muster und Designs zugeschnitten werden, um verschiedene Flüssigkeitsarten, Durchflussraten und Temperaturunterschiede zu berücksichtigen,Verbesserung ihrer Anpassungsfähigkeit für ein breites Anwendungsspektrum.
4Energieeffizienz: Durch die Erleichterung einer effizienten Wärmeübertragung tragen Wärmetauscherplatten zur Energieeinsparung und erhöhten Betriebseffizienz in Heiz- und Kühlsystemen bei.
| Marke | Modell |
|
M3, M6, M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Material | Spezifikation |
| Edelstahl |
SUS304 316 316L 310S 904 |
| mit einer Breite von nicht mehr als 20 mm | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybdän | 254 |
Die Produkte eignen sich hauptsächlich für ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP usw.
Anwendungen
| Plattenmaterial | für Flüssigkeiten |
| mit einer Breite von mehr als 20 mm,316, usw.) | Reinigtes Wasser, Flusswasser, Speiseöl, Mineralöl |
| Titan und Titanpalladium (Ti, Ti-Pd) | Meerwasser, Salzwasser, Salzverbindungen |
| 20Cr,18Ni,6Mo ((254SMO) | Verdünnte Schwefelsäure, verdünnte Salzlösung, anorganische Wasserlösung |
| Nickel (Ni) | Hochtemperatur, hohe Konzentration an Kaustalkohol |
| HASTELLOY-Legierung (C276, D205, B2G) | Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
Aufstellung der Plattendicke des Wärmetauschers
Herstellungsprozess:
Rohstoffzubereitung: Die hochwertigen Edelstahlplatten werden sorgfältig ausgewählt, da sie eine außergewöhnliche Korrosionsbeständigkeit und Wärmeleitfähigkeit aufweisen.Die Plattendicke wird sorgfältig bestimmt, um den Spezifikationen des Produkts und den Konstruktionsparametern zu entsprechen.
Schneiden und Nivellieren: Mit Hilfe fortschrittlicher Werkzeugmaschinen werden Edelstahlplatten genau geschnitten, um die Konstruktionsvorgaben zu erfüllen.eine Nivellierungsbehandlung durchgeführt wird, um eine gleichmäßige und glatte Oberfläche zu erzielen.
Stempel: Das hydraulische Druckstempelwerk wird auf ebenen Platten eingesetzt, um spezifische Heringknochenmuster zu erzeugen, wodurch der Turbulenzkoeffizient für eine effiziente Wärmeübertragung erhöht wird.Strenge Kontrollmaßnahmen werden durchgeführt, um eine Verformung oder Beschädigung der Platte während des Stanzvorgangs zu verhindern.
Oberflächenbehandlung: Verschiedene Oberflächenbehandlungstechniken wie Polieren, Sandblasen oder Beschichtung werden auf die Platten angewendet, um die Korrosionsbeständigkeit und die Wärmeübertragungsleistung zu verbessern.auf der Grundlage spezifischer Anforderungen ausgewählt.
Montage und Inspektion: Die Platten werden sorgfältig nach den Konstruktionsvorgaben zusammengebaut.mit einer Breite von mehr als 20 mm,. Die Präzision der Anpassung und das Fehlen von Lücken werden während der Montage sorgfältig gewährleistet.gefolgt von der Ausstellung eines umfassenden Werksberichts zur Überprüfung der Einhaltung strenger Qualitätsstandards.
