Beschreibung des Produkts

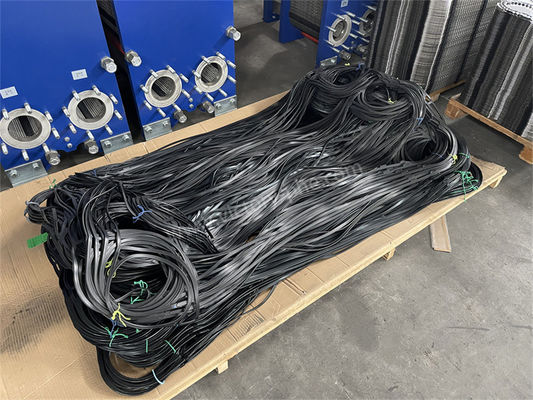

M15B M15M Theta-Wärmetauswechslerplatte mit Dichtung für eine optimale Kühlung
Wärmetauscherplatten
Wärmetauscherplatten sind Bestandteile von Plattenthermen, die zur Wärmeübertragung zwischen Flüssigkeiten bestimmt sind.Diese Platten sind so angeordnet, dass der Wärmeaustausch optimiert wird, während die Flüssigkeiten getrennt bleiben.
Die Nachfrage nach Wärmetauscherplatten ergibt sich aus der Notwendigkeit, Wärme effizient zwischen Flüssigkeiten zu übertragen, ohne sie zu mischen.und Wohnszenarien, in denen die Wärmeübertragung für Prozesse wie die Heizung von entscheidender Bedeutung ist, Kühlung und Wärmeenergierückgewinnung.
Zu den wichtigsten Vorteilen der Verwendung von Wärmetauscherplatten für die Wärmeübertragung gehören:
1Verbesserte Wärmeübertragungseffizienz: Wärmetauscherplatten sind so konzipiert, dass sie die Oberfläche für einen effizienten und schnellen Wärmeaustausch zwischen Flüssigkeiten maximieren.
2Kompaktes Design: Plattenwärmetauscher mit Wärmetauscherplatten bieten im Vergleich zu herkömmlichen Wärmetauschern mit Schalen und Rohren eine platzsparende Lösung für die Wärmeübertragung.
3- Vielseitigkeit: Wärmetauscherplatten können in verschiedenen Mustern und Designs konfiguriert werden, um verschiedene Flüssigkeitsarten, Durchflussraten und Temperaturunterschiede zu berücksichtigen,Sie werden an eine Vielzahl von Anwendungen angepasst..
4Energieeffizienz: Durch die Erleichterung einer effizienten Wärmeübertragung tragen Wärmetauscherplatten zu Energieeinsparungen und zu einer verbesserten Prozesseffizienz in Heiz- und Kühlsystemen bei.
| Marke | Modell |
|
M3, M6, M6-D,M6M,M6MC,M10B,M10M,M15B,M15M,M15MC,M20M M20B,MX25B,MX25M,M30,TS6,TL6B,TS20,TL10B,TL10P,T20B,T20M, T20P,TL35B P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
| Material | Spezifikation |
| Edelstahl |
SUS304 316 316L 310S 904 |
| mit einer Breite von nicht mehr als 20 mm | TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G |
| Nickel | Ni200 Ni201 |
| Molybdän | 254 |
Die Produkte eignen sich hauptsächlich für ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP usw.
Anwendungen
| Plattenmaterial | für Flüssigkeiten |
| mit einer Breite von mehr als 20 mm,316, usw.) | Reinigtes Wasser, Flusswasser, Speiseöl, Mineralöl |
| Titan und Titanpalladium (Ti, Ti-Pd) | Meerwasser, Salzwasser, Salzverbindungen |
| 20Cr,18Ni,6Mo ((254SMO) | Verdünnte Schwefelsäure, verdünnte Salzlösung, anorganische Wasserlösung |
| Nickel (Ni) | Hochtemperatur, hohe Konzentration an Kaustalkohol |
| HASTELLOY-Legierung (C276, D205, B2G) | Konzentrierte Schwefelsäure, Salzsäure, Phosphorsäure |
Aufstellung der Plattendicke des Wärmetauschers
Herstellungsprozess:
Rohstoffzubereitung: Hochwertige Edelstahlplatten werden sorgfältig ausgewählt, da sie eine hervorragende Korrosionsbeständigkeit und Wärmeleitfähigkeit aufweisen.Die Dicke der Platten wird genau gemäß den Produktspezifikationen und Konstruktionsparametern bestimmt..
Schneiden und Nivellieren: Für das präzise Schneiden der Edelstahlplatten werden fortschrittliche Werkzeuge eingesetzt, um die Einhaltung der Konstruktionsspezifikationen zu gewährleisten.eine Nivellierungsbehandlung durchgeführt wird, um eine glatte und gleichmäßige Oberfläche zu erzielen.
Stempel: Die ebenen Platten werden hydraulisch gepresst, um spezifische Heringknochenmuster zu erhalten.Strenge Kontrollmaßnahmen werden durchgeführt, um eine Verformung oder Beschädigung der Platte während des Stempels zu verhindern.
Oberflächenbehandlung: Verschiedene Oberflächenbehandlungsmethoden wie Polieren, Sandblasen oder Beschichtung werden auf die Platten angewendet, um die Korrosionsbeständigkeit und die Wärmeübertragung zu erhöhen.Die Wahl der Behandlungsmethode hängt von spezifischen Anforderungen ab..
Montage und Inspektion: Die Platten werden sorgfältig nach den Konstruktionsvorgaben montiert.entweder einen abnehmbaren Plattenwärmetauscher mit Gummidichtungen oder einen vollständig geschweißten Plattenwärmetauscher mit Argonbogenschweißen. Die präzise Anpassung und das Fehlen von Lücken werden während der Montage sorgfältig gewährleistet.und ein umfassender Werksbericht ausgestellt wird, um die Einhaltung strenger Qualitätsstandards zu validieren.
