SS304 SS316 Vicarb Wärmetauscherplatten 0,5 mm 0,6 mm Dicke

Beschreibung des Produkts

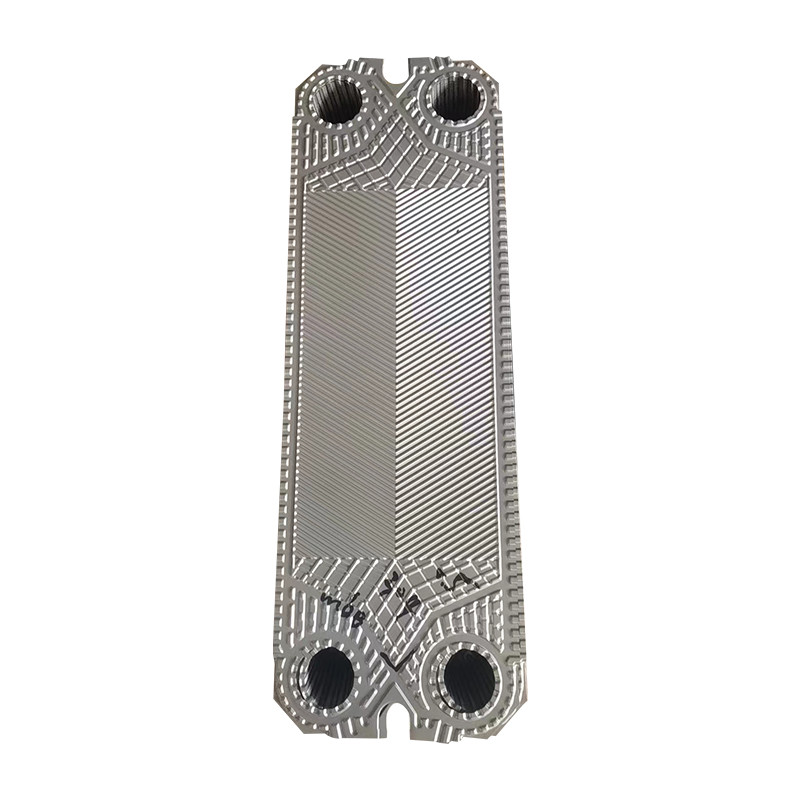

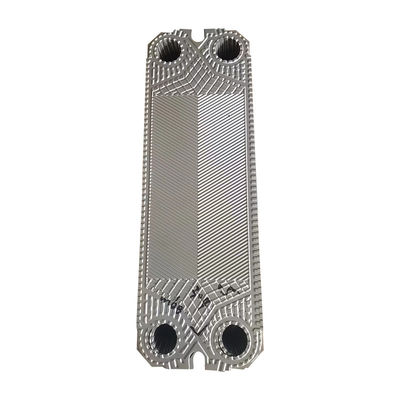

0.5mm 0,6mm Dicke SS304 SS316 Vicarb Wärmetauscherplatte für Kühlung und Kondensation

Vicarb Wärmetauscherplatten

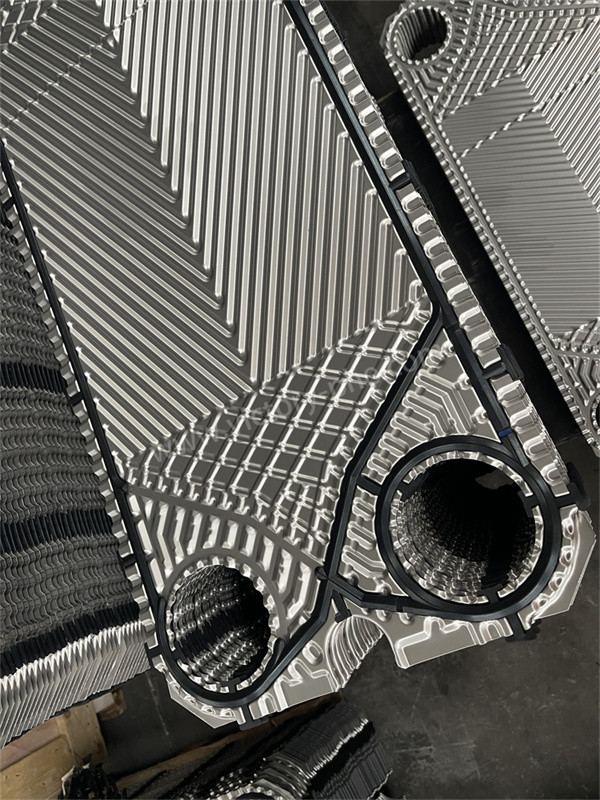

1. Wärmetauscherplatten sind wesentliche Bauteile, die aus Metallplatten und Dichtungsdichtungen bestehen.Sie sind mit Wellpappe-Mustern auf der Oberfläche ausgelegtDie Dichtungsdichtungen sind in die Rillen eingebaut, um eine enge Dichtung zwischen den Platten zu gewährleisten und Fluidlecks zu verhindern.Zusätzlich, versiegeln die Dichtungen auch einige Ecklöcher und ermöglichen es den beiden Flüssigkeiten, abwechselnd auf beiden Seiten der dünnen Platten zu fließen, um einen effizienten Wärmeaustausch herzustellen.
2. Die Plattenwärmetauscherplatten sind typischerweise mit Wellfarben gedruckt, die üblicherweise in zwei Stilen erhältlich sind: "Herringbone" und "horizontale Gerade".Der Heringbone-Stil bietet Vorteile wie eine höhere Druckbeständigkeit, verbesserter Wärmeübertragungskoeffizient und erhöhtem Flüssigkeitswiderstand im Vergleich zum horizontalen geraden Stil.Diese Eigenschaften machen die Heringbone-Platten für Anwendungen geeignet, die höhere Leistung und Effizienz erfordern.

Aufstellung der Plattendicke des Wärmetauschers

• AISI 304 ist in der Regel 0,4 oder 0,5 mm dick
• AISI 316 ist immer 0,5 und 0,6 mm
• 254 SMO (Hochlegierung) typischerweise 0,6 mm
• Die Titanteller sind immer 0,5 und 0,6 mm
• Einige haben dickere Platten (für Anwendungen mit hohem Druck)
• Einige PHEs haben 0,4 mm (Niederdruckbetrieb)
• Hastelloy C-276 (Nickellegierung) typischerweise 0,6 mm

Arten und Materialien von Plattenwärmetauscherplatten:

Eckemit einer Breite von nicht mehr als 20 mm
Die Form dieser Platte ähnelt einem Rhomben, mit scharfen Winkeln an den Ecken.

mit einer Breite von nicht mehr als 15 mm
Die Oberfläche dieser Platte ist wellenförmig, wodurch die Wärmeaustauschleistung durch Erhöhung der Oberfläche verbessert wird.Anwendungen mit hohem Druck und hohem Durchfluss.

Typ des Hakensmit einer Breite von nicht mehr als 20 mm
Diese Art von Platte hängt durch einen Haken auf der einen Seite im Inneren des Plattenwärmetauschers und die andere Seite ist frei.Hookplatten werden häufig für Anwendungen verwendet, bei denen eine häufige Reinigung erforderlich ist, da sie leicht zu entfernen sind.

mit einer Breite von nicht mehr als 20 mmmit einer Breite von nicht mehr als 20 mm
Edelstahlbleche sind die gängigste Wahl, da sie eine gute Korrosionsbeständigkeit und Festigkeit bieten.

mit einem Durchmesser vonmit einer Breite von nicht mehr als 20 mm
Titanplatten werden aufgrund ihrer hohen Korrosionsbeständigkeit und chemischen Trägheit häufig für den Wärmeaustausch mit hochkorrosiven Medien verwendet.

Nickellegierungenmit einer Breite von nicht mehr als 20 mm

Nickellegierte Bleche werden aufgrund ihrer hohen Wärmebeständigkeit und Festigkeit häufig bei hohen Temperaturen und Druckanwendungen verwendet.

Andere Metallmaterialienmit einer Breite von nicht mehr als 20 mm
Abhängig vom spezifischen Anwendungsfall und den Merkmalen des Mediums können auch Platten aus Kupfer, Aluminium, Stahl und anderen Metallmaterialien ausgewählt werden.
