Wärmetauscher Tränterplatten Dichtung Molybdän Edelstahl

Beschreibung des Produkts

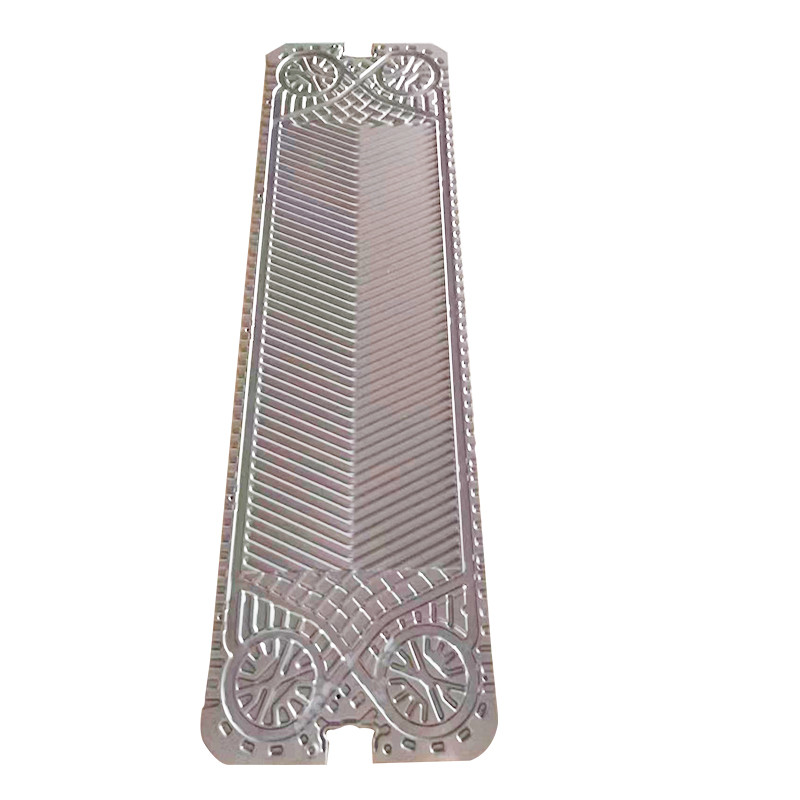

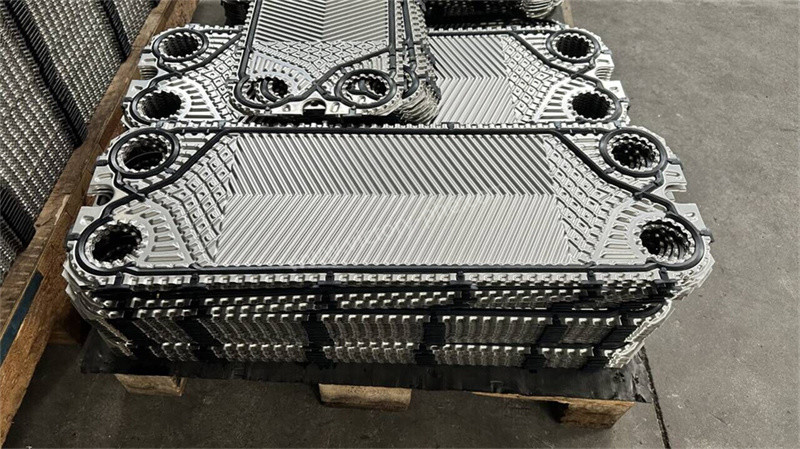

GC26 GX100 Edelstahl-Titan-Molybdän-Tranter-Wärmetauscherplatte mit EPDM-Dichtung

Tränter Wärmetauscherplatten

1. Ein Plattenwärmetauscher ist eine moderne und effiziente Art von Wärmetauscher, der aus einer Reihe von Metallplatten mit spezifischen Wellform besteht.Es findet weit verbreitete Anwendungen in Industriezweigen wie der petrochemischen Industrie, Maschinenbau, Automobilindustrie, Lebensmittelverarbeitung, Energie und Metallurgie, Schiffbau, Klimaanlage und mehr.
2. Wärmetauscherplatten sind spezielle Komponenten, die in Plattenwärmetauschern verwendet werden, um Flüssigkeiten zu trennen und den Wärmetauscher zu erleichtern.mit einer Breite von nicht mehr als 20 mm, horizontale flache Wellplatten und geprägte Platten.

Die Strukturbauteile des Plattenwärmetauschers: Wärmetauscherplatten, Dichtungen, feste Verdichtungsplatten, bewegliche Verdichtungsplatten, Führungsstäbe, Spannstangen und -muttern, Säulen, Zwischenschnitte usw.

1. Wärmetauscherplatte: ein Metallblech, das mit Wellen, Dichtungs-Rillen und Ecklöchern gepresst wird, was ein wichtiges Wärmeübertragungselement darstellt.die Festigkeit und Steifigkeit von dünnen Platten erhöhen, verbessert die Drucklastfähigkeit des Wärmetauschers und fördert den turbulenten Flüssigkeitsfluss auf der Wärmetauscheroberfläche, wodurch die Bildung von Sedimenten und Schmutz verringert wird.
2. Verkleidung: Versiegelung der Plattenumgebung, um zu verhindern, dass Flüssigkeit nach außen austritt,und versiegeln Sie einen Teil der Ecklöcher gemäß den Konstruktionsanforderungen, damit heiße und kalte Flüssigkeiten in ihren jeweiligen Kanälen fließen können.
3. mit einem Durchmesser von mehr als 20 cm3: in der Regel aus Kohlenstoff- oder Edelstahlplatten,die Dicke wird anhand der Drucklast bestimmt, um sicherzustellen, dass die Wärmeaustauschplatten versiegelt und gleichmäßig zusammengeklemmt sind. Die feste Kompressionsplatte ist am vorderen Ende befestigt, die bewegliche Kompressionsplatte wird in Verbindung mit ihr verwendet und kann für eine einfache Montage auf dem Führungsstange gleiten,Abbau und Wartung.
4. Führungsstange:auf der Klemmplatte und auf der Säule befestigt, die zur Stützung und Positionierung der Platte verwendet werden.
5. Zwischentrennplatte: eine Platte, die einen Plattenwärmetauscher in zwei oder mehr Wärmetauschausschnitte teilt.das Plattenbündel auf demselben Rahmen kann in zwei oder mehrere Abschnitte geteilt werden, und jeder Abschnitt kann Wärmeaustausch für zwei Flüssigkeiten gewährleisten.
6. Klammerstangen und -muttern: gleichmäßig um die Druckplatte herum angeordnet, zur Klemmung der Platte zwischen der festen und der beweglichen Druckplatte.
7. Säule: trägt das Gewicht des Plattenwärmetauschers und integriert den gesamten Wärmetauscher.
