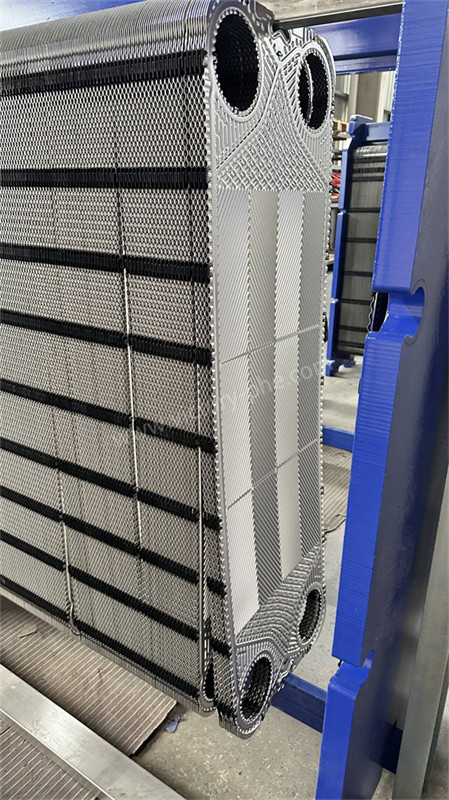

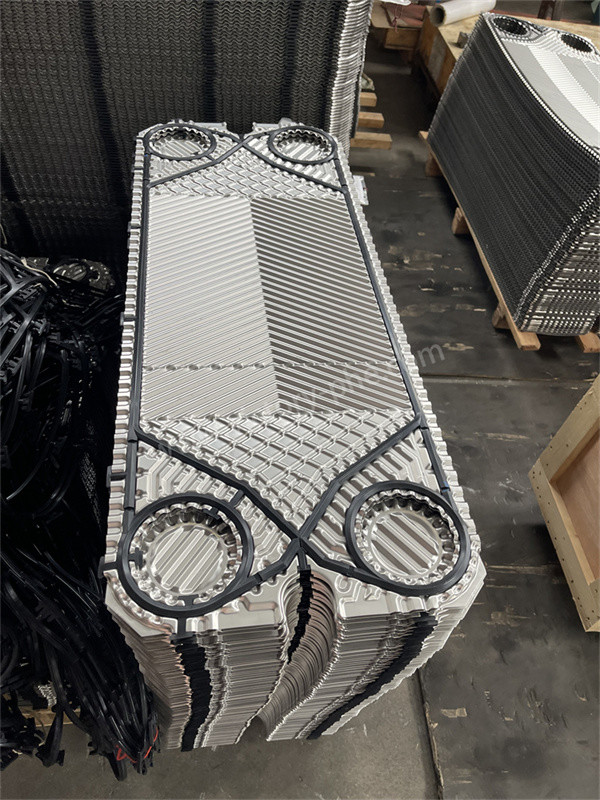

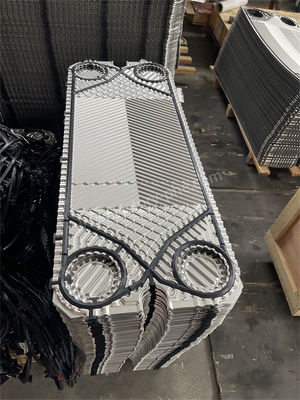

Teile für den Wärmetauscher der Tranterplatte Molybdän-Titan-Hastelloy

Beschreibung des Produkts

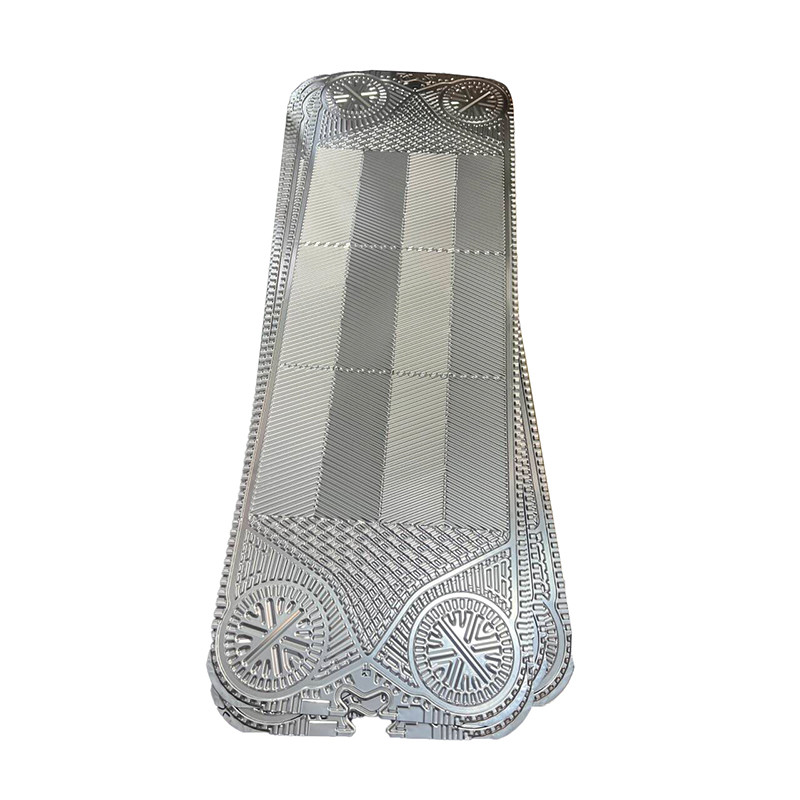

Tranter-Wärmetauscherplatte GC26 GX100 aus Edelstahl Titan Hastelloy Nickel Molybdän

Sondex Wärmetauscherplatten

1. Wärmetauscherplatten sind speziell zur Isolierung von Flüssigkeiten und zur Erleichterung des Wärmeaustauschs in Plattenwärmetauschern konzipiert.mit einer Breite von nicht mehr als 20 mm, horizontale flache Wellplatten und geprägte Platten.
2. Ein Dichtplattenwärmetauscher besteht aus mehreren gestempelten Wellpappe-Dünnplatten, die in bestimmten Abständen gestapelt und mit Dichtungen versiegelt werden.Die Platten und Dichtungen werden mit einem Rahmen und Schrauben zusammengedrücktDie vier Ecklöcher der Platten und Dichtungen bilden Flüssigkeitsverteilungs- und Sammelkanäle, die heiße und kalte Flüssigkeiten effektiv trennen.so dass sie in den jeweiligen Kanälen auf beiden Seiten jeder Platte fließen und Wärmeaustausch durchlaufen.

Funktionsprinzip:

• Der Plattenwärmetauscher ist ein neuer Typ eines hocheffizienten Wärmetauschers aus gestapelten Metallplatten mit einer gewissen Wellform.Druckplatten (bewegliche Endplatten), feste Endplatten) und Rahmen (obere und untere Leitstangen), vordere Stütze), werden die Platten durch Dichtungen versiegelt und geleitet, um die kalten/heißen Flüssigkeitskanäle zu trennen.Das kalte/heiße Wärmeaustauschmedium fließt durch die jeweiligen Kanäle und tauscht Wärme mit den getrennten Platten aus- die Temperaturen des Geräts zu ersetzen, um die gewünschte Temperatur zu erreichen.
• Nach dem Zusammenfügen in ein Plattenbundel entstehen ein Verteilrohr und ein Sammelrohr für die Flüssigkeit.Nach dem Wärmeaustausch des kalten/heißen Mediums, wird die Wärme aus den jeweiligen Sammelrohren zum Recycling zurückgegeben.

Auswahl des Plattenmaterials für Plattenwärmetauscher:

1. Wasser aus der Leitung:Für reines Wasser wird üblicherweise Edelstahl 304 gewählt.Edelstahl 316 wird aufgrund seiner höheren Korrosionsbeständigkeit im Vergleich zu 304 bevorzugtBei Meerwasser ist reines Titan (GR1) aufgrund der hohen Konzentration an Chlorid-Ionen die bevorzugte Wahl.Super-Edelstahl 254SMO kann in Umgebungen mit einem höheren Chloridiongehalt als 316 verwendet werden.
2. Säure:Für verdünnte Schwefelsäure mit einer Konzentration unter 10% und einer Temperatur unter 50 °C kann Edelstahl 316 verwendet werden.254SMODas gleiche Prinzip gilt für Phosphorsäure und Salzsäure.
3. DampfIn den südlichen Regionen wird in der Regel Edelstahl 316L gewählt, da die Dampftemperaturen im Allgemeinen über 120°C liegen.Berücksichtigung der KostenfaktorenEinige Kunden können sich jedoch für Edelstahl 304 entscheiden.Es ist zu beachten, dass eine längere Verwendung von Edelstahl 304 bei Hochtemperaturdampfanwendungen zu einer Verformung des Plattenwärmetauschers führen kann..
4. Öl:Für allgemeine Geräte, die Schmieröl und Hydrauliköl verwenden, ist Edelstahl 304 geeignet.Edelstahl 316 wird empfohlen.
