Schnittstellen für die Verarbeitung von Wärmetauscher

Beschreibung des Produkts

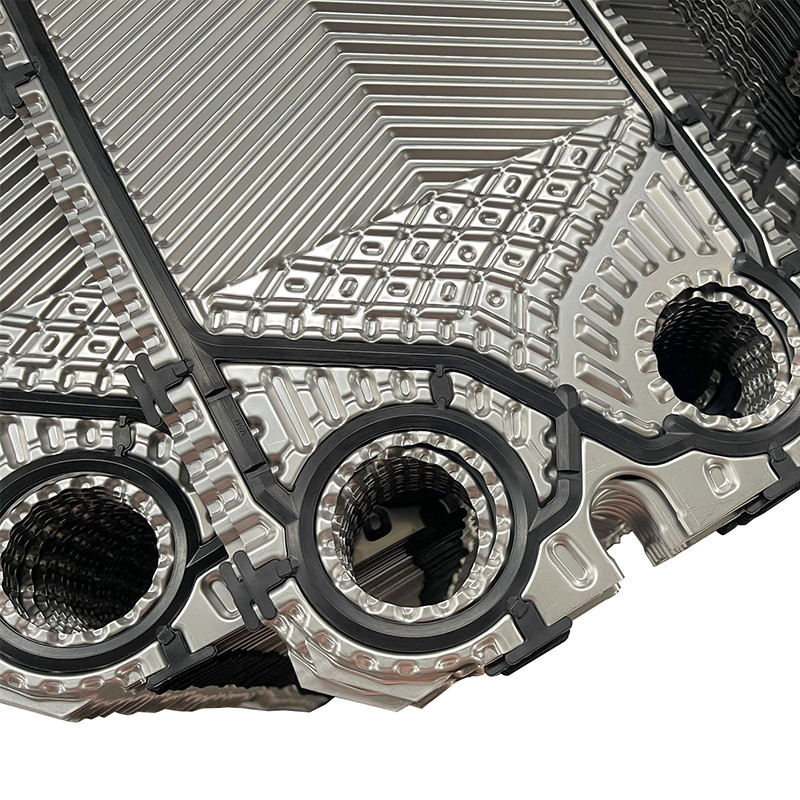

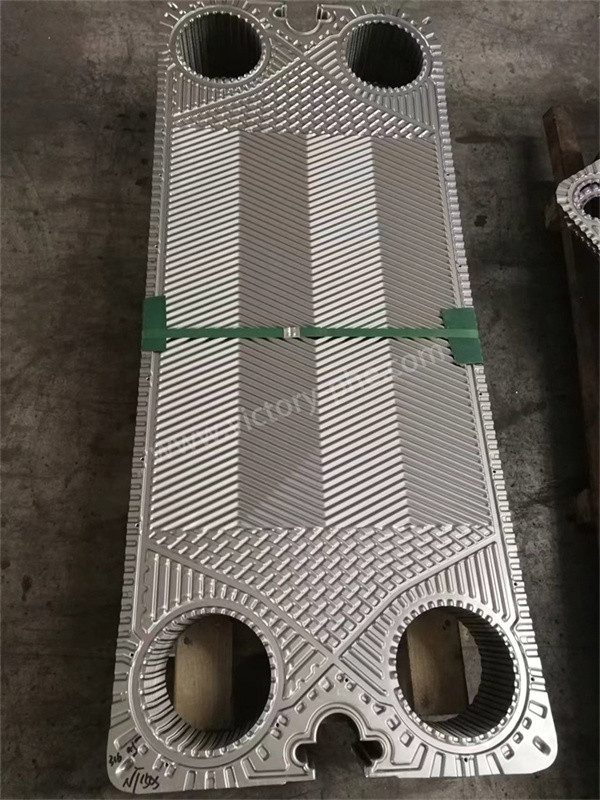

APV SPX Wärmetauscherplatte für eine breite Palette von Modellen und Marken von Plattenwärmetauscher

APV/SPXWärmetauscherplatten

1. Wärmetauscherplatten sind wesentliche Bestandteile, die in Wärmetauschern verwendet werden, um Wärme zwischen zwei Flüssigkeiten zu übertragen.Diese Platten bieten eine hohe Wärmeleitfähigkeit und Korrosionsbeständigkeit. Speziell entworfene Muster auf den Platten fördern Turbulenzen und erhöhen die Wärmeübertragungseffizienz.die einen effizienten Wärmeaustausch ermöglichenWärmetauscherplatten spielen in verschiedenen Branchen eine entscheidende Rolle bei der Optimierung der Wärmeübertragung in HVAC-Systemen, chemischen Verarbeitungen, Stromerzeugung und Kühlanwendungen.

2. Die Produkte eignen sich hauptsächlich für /ACCESSEN/GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP usw.

Anwendungen

Herstellungsprozess:

• Herstellung von Rohstoffen: Als Rohstoffe werden hochwertige Edelstahlplatten aufgrund ihrer hervorragenden Korrosionsbeständigkeit und Wärmeleitfähigkeit ausgewählt.Die Plattendicke wird anhand der Produktspezifikationen und der Konstruktionsanforderungen bestimmt..
• Schneiden und Nivellieren: Die Edelstahlplatten werden mit Hilfe von Werkzeugmaschinen präzise geschnitten, um die Konstruktionsanforderungen zu erfüllen.
• Stempeln: Die flachen Platten werden mit Hilfe einer hydraulischen Presse gestempelt, um spezifische Muster zu erzeugen, die einen hohen Turbulenzkoeffizienten aufweisen und eine effiziente Wärmeübertragung fördern.Bei der Stempelung wird eine präzise Kontrolle beibehalten, um eine Verformung oder Beschädigung der Platte zu verhindern.
• Oberflächenbehandlung: Die Platten werden einer Oberflächenbehandlung wie Polieren, Sandstrahlen oder Beschichtung unterzogen, um die Korrosionsbeständigkeit und die Wärmeübertragung zu verbessern.Die Wahl der Behandlungsmethode hängt von den spezifischen Anforderungen ab..
• Montage und Inspektion: Die Platten werden nach den Konstruktionsanforderungen zusammengebaut und bilden einen abnehmbaren Plattenwärmetauscher mit Gummidichtungen oder einen vollständig geschweißten Plattenwärmetauscher durch Argonbogenschweißen.Bei der Montage ist eine enge Befestigung und ein Fehlen von Lücken sichergestellt.Nach der Montage wird eine strenge Leistungsdruckprüfung durchgeführt und ein Fabrikbericht ausgestellt, um die Einhaltung der Qualitätsstandards zu überprüfen.

Funktionsprinzip:

Der Wärmetauscher besteht darin, Metallplatten mit einer bestimmten Wellform zu stapeln, um einen neuen Typ eines hocheffizienten Wärmetauschers zu erzeugen.Die Struktur des Plattenwärmetauschers umfasst Dichtungen, Klemmplatten (bewegliche Endplatte, feste Endplatte) und Rahmen (obere und untere Führungsstangen, vordere Stützpfeiler).Erstellen von getrennten Kanälen für die kalten und heißen FlüssigkeitenDie kalten und heißen Flüssigkeiten fließen durch ihre jeweiligen Kanäle und tauschen mit den benachbarten Platten Wärme aus, um die gewünschte Temperatur zu erreichen.

Jede Platte hat an ihren vier Ecken Öffnungen, und wenn sie zu einem Plattenbundel zusammengefügt werden, bilden sie Vertriebs- und Sammelkanäle für die Flüssigkeiten.Nach dem Wärmeaustausch zwischen der kalten und der heißen Flüssigkeit, werden sie in ihre jeweiligen Sammelkanäle zurückgebracht und zur Wiederverwendung in Umlauf gebracht.
