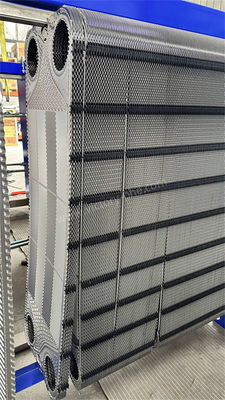

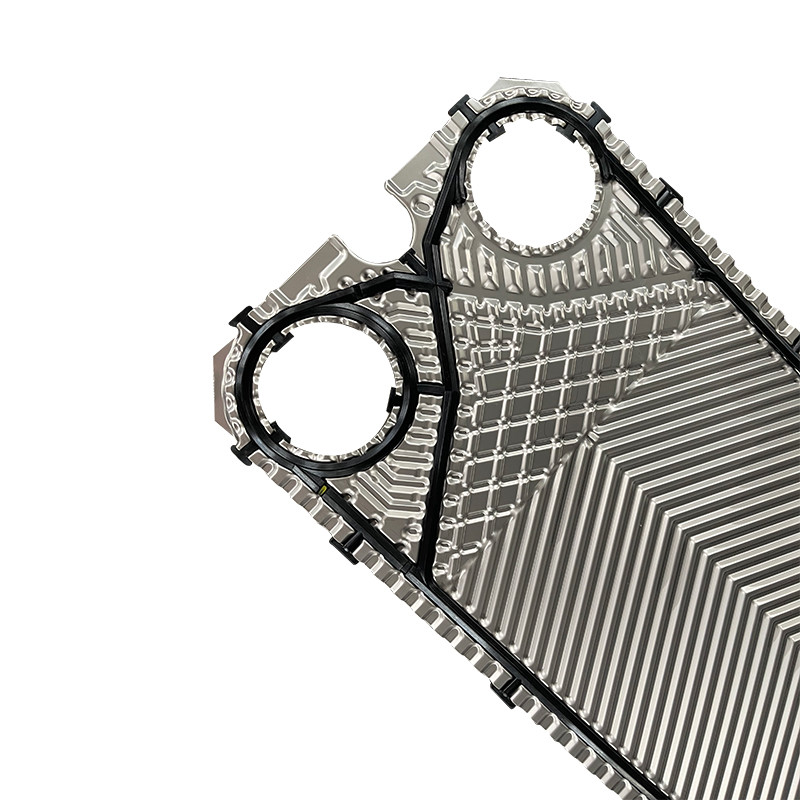

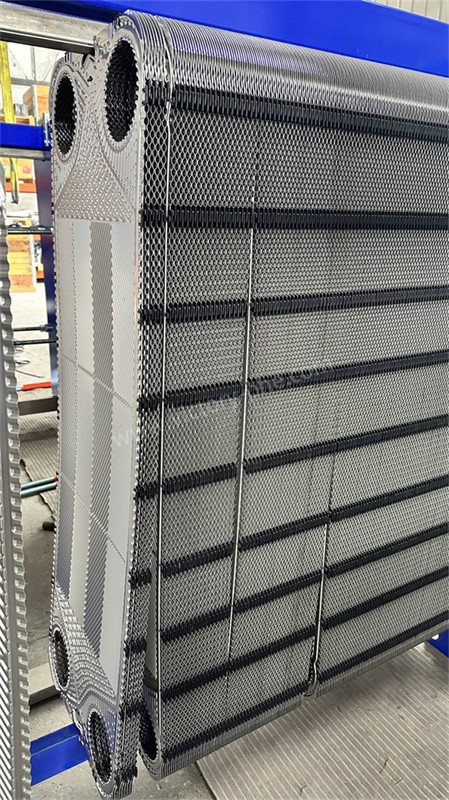

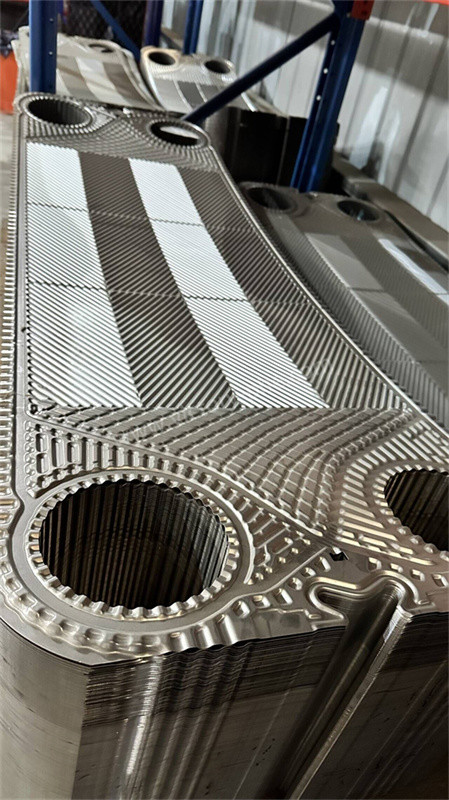

Titan ALFA Wärmetauscherplatten Ersatz PHE-Platten

Beschreibung des Produkts

Industrielle Edelstahlplatten 304 316 Wärmetauscher für Wasserheizgeräte

Wärmetauscherplatten

1. Plattenwärmetauscher sind spezielle Komponenten, die in Plattenwärmetauschern verwendet werden, um Medien zu isolieren und den Wärmeaustausch zu erleichtern.Sie spielen eine entscheidende Rolle bei der Funktionsweise von PlattenwärmetauschernDiese Platten sind so konzipiert, daß sie verschiedene Flüssigkeiten effektiv trennen und gleichzeitig eine effiziente Wärmeübertragung zwischen ihnen ermöglichen.

2. Diese Plattenwärmetauscherplatten sind in erster Linie als Ersatz für internationale Marken wie GEA (Kelvion), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,WärmewelleDiese sind mit verschiedenen Modellen und Konstruktionen von Plattenwärmetauschern kompatibel.SUS316), Titan und Titan-Palladium (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), Legierungen (C276) und Kupfer (H68), um spezifische Anforderungen zu erfüllen und eine optimale Leistung zu gewährleisten.

Aufstellung der Plattendicke des Wärmetauschers

• AISI 304 ist in der Regel 0,4 oder 0,5 mm dick
• AISI 316 ist immer 0,5 und 0,6 mm
• 254 SMO (Hochlegierung) typischerweise 0,6 mm
• Die Titanteller sind immer 0,5 und 0,6 mm
• Einige haben dickere Platten (für Anwendungen mit hohem Druck)
• Einige PHEs haben 0,4 mm (Niederdruckbetrieb)
• Hastelloy C-276 (Nickellegierung) typischerweise 0,6 mm

Anwendungen

Produktionsprozess:

• Herstellung von Rohstoffen: Als Rohstoffe werden hochwertige Edelstahlplatten aufgrund ihrer hervorragenden Korrosionsbeständigkeit und Wärmeleitfähigkeit ausgewählt.Die Plattendicke wird anhand der Produktspezifikationen und der Konstruktionsanforderungen bestimmt..
• Schneiden und Nivellieren: Die Edelstahlplatten werden mit Hilfe von Werkzeugmaschinen präzise geschnitten, um die Konstruktionsanforderungen zu erfüllen.
• Stempeln: Die flachen Platten werden mit Hilfe einer hydraulischen Presse gestempelt, um spezifische Muster zu erzeugen, die einen hohen Turbulenzkoeffizienten aufweisen und eine effiziente Wärmeübertragung fördern.Bei der Stempelung wird eine präzise Kontrolle beibehalten, um eine Verformung oder Beschädigung der Platte zu verhindern.
• Oberflächenbehandlung: Die Platten werden einer Oberflächenbehandlung wie Polieren, Sandstrahlen oder Beschichtung unterzogen, um die Korrosionsbeständigkeit und die Wärmeübertragung zu verbessern.Die Wahl der Behandlungsmethode hängt von den spezifischen Anforderungen ab..
• Montage und Inspektion: Die Platten werden nach den Konstruktionsanforderungen zusammengebaut und bilden einen abnehmbaren Plattenwärmetauscher mit Gummidichtungen oder einen vollständig geschweißten Plattenwärmetauscher durch Argonbogenschweißen.Bei der Montage ist eine enge Befestigung und ein Fehlen von Lücken sichergestellt.Nach der Montage wird eine strenge Leistungsdruckprüfung durchgeführt und ein Fabrikbericht zur Überprüfung der Einhaltung der Qualitätsstandards erstellt.
